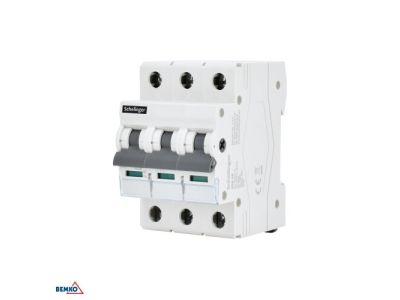

ROZŁĄCZNIK IZOLACYJNY 3P 63A SCHELINGER | A11-SR8-3P-063 Bemko

Opis i Kluczowe Cechy

Rozłącznik izolacyjny 3-biegunowy 63A SCHELINGER to kluczowy element instalacji elektrycznej, umożliwiający szybkie i bezpieczne odłączanie obwodu od źródła zasilania. Zaprojektowany do pracy w układach trójfazowych, gwarantuje pewny rozdział obwodów oraz ochronę przed przypadkowym załączeniem. Przeznaczony do montażu na szynie DIN lub bezpośrednio w obudowie.

• 3-biegunowa konstrukcja: Umożliwia jednoczesne odłączanie trzech faz zasilania, co zwiększa bezpieczeństwo podczas prac konserwacyjnych i serwisowych.
• Prąd znamionowy 63A: Pewne odłączanie obwodów o mocy do 12,5 kW (przy 400V trójfazowym), odpowiedni dla średnich i dużych instalacji przemysłowych oraz budynków użyteczności publicznej.
• Izolacyjne właściwości: Zapewnia pełny rozdział obwodów, eliminując ryzyko porażenia prądem podczas konserwacji.
• Montaż na szynie DIN lub bezpośredni: Uniwersalna konstrukcja umożliwiająca szybki i prosty montaż w szafach rozdzielczych, tablicach sterowniczych lub obudowach maszyn.
• Bezpieczeństwo obsługi: Ergonomiczna dźwignia i wyraźna sygnalizacja stanu (załączony/odłączony) minimalizują ryzyko błędów operatora.

Zgodność z Normami

Rozłącznik spełnia wymagania normy PN-EN 60947-3, dotyczącej rozłączników, odłączników i zestawów łączników. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

SCHELINGER 3P 63A to wszechstronny element instalacji, który znajduje zastosowanie w różnych środowiskach wymagających pewnego odłączania obwodów.

• Szafy rozdzielcze i tablice sterownicze w budynkach przemysłowych i komercyjnych.
• Instalacje maszyn i urządzeń przemysłowych, gdzie wymagane jest bezpieczne odłączanie zasilania podczas konserwacji.
• Obudowy i szafy sterownicze w systemach automatyki budynkowej.
• Małe i średnie instalacje elektryczne, gdzie konieczne jest spełnienie wymogów bezpieczeństwa pracy.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Rozłącznik należy zamontować na szynie DIN lub w odpowiednim uchwycie, zapewniając odpowiednią wentylację i swobodny dostęp do dźwigni. Podłączenie przewodów należy wykonać zgodnie z oznaczeniami L1, L2, L3 (fazy) oraz N (neutralny, jeśli dotyczy). Dokręcić wszystkie połączenia zgodnie z wymaganym momentem obrotowym. Po montażu przeprowadzić test działania – rozłącznik powinien pewnie odłączać wszystkie trzy fazy.

FAQ

• Czy rozłącznik posiada blokadę przed przypadkowym załączeniem? Standardowa wersja nie posiada mechanicznej blokady, jednak dźwignia może być zablokowana w stanie odłączonym za pomocą kłódki (zgodnie z przepisami BHP).
• Jaka jest maksymalna moc obwodu, którą można odłączyć tym rozłącznikiem? Przy napięciu 400V trójfazowym rozłącznik 63A pozwala na odłączanie obwodów o mocy do 12,5 kW.
• Czy rozłącznik jest odporny na warunki środowiskowe? Dane produktu nie określają klasy ochrony IP – zalecane jest stosowanie w suchych i czystych środowiskach wewnętrznych. W przypadku wymagań specjalnych należy zapoznać się z dokumentacją techniczną.
