Rozłącznik izolacyjny 3P 63A INS63 | 28902 Schneider Electric

Opis i Kluczowe Cechy

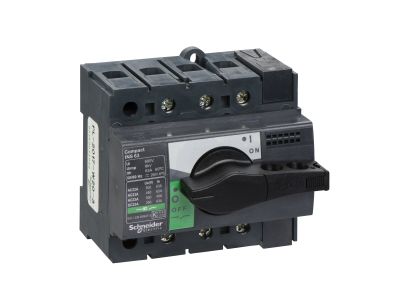

Rozłącznik izolacyjny 3P 63A INS63 z renomowanej serii Compact firmy Schneider Electric to wysokiej klasy aparat łączeniowy, zaprojektowany z myślą o bezpiecznym i skutecznym rozłączaniu obwodów elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na jego szerokie zastosowanie w rozdzielnicach głównych i obiektowych. Dzięki uniwersalnej konstrukcji, aparat jest przystosowany do pracy zarówno w sieciach prądu przemiennego (AC) o częstotliwości 50/60 Hz, jak i w instalacjach prądu stałego (DC), co czyni go niezwykle elastycznym rozwiązaniem dla nowoczesnych systemów zasilania.

• Wysoka wytrzymałość zwarciowa: Znamionowy prąd załączalny zwarciowy [Icm] wynosi 15 kA przy napięciu 500 V AC dla urządzenia samodzielnego, a w koordynacji z odpowiednim wyłącznikiem zabezpieczającym po stronie zasilania wzrasta aż do 75 kA, co gwarantuje najwyższy poziom ochrony infrastruktury.
• Bezpieczeństwo operacyjne: Urządzenie posiada wyraźne wskazanie położenia styku, co pozwala personelowi technicznemu na jednoznaczną identyfikację stanu pracy aparatu.
• Wszechstronność napięciowa: Znamionowe napięcie łączeniowe [Ue] wynosi do 500 V AC oraz do 125 V DC, co umożliwia integrację z różnorodnymi systemami przemysłowymi.
• Trójbiegunowa konstrukcja (3P): Zapewnia jednoczesne odłączenie trzech faz, co jest kluczowe dla bezpieczeństwa prac serwisowych w układach trójfazowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Jako element gamy Compact, rozłącznik INS63 spełnia wymagania w zakresie izolacji bezpiecznej, co potwierdza brak widocznej przerwy przy jednoczesnym zachowaniu pełnej funkcjonalności izolacyjnej gwarantowanej przez producenta Schneider Electric. Urządzenie zapewnia niezawodność w trudnych warunkach przemysłowych, co jest potwierdzone parametrami prądu załączalnego zwarciowego Icm.

Zastosowanie

Rozłącznik INS63 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodność i bezpieczeństwo manewrowania energią elektryczną. Idealnie sprawdza się w:

• Rozdzielnicach niskiego napięcia w budownictwie komercyjnym i przemysłowym.
• Systemach sterowania maszynami jako główny wyłącznik zasilania.
• Instalacjach fotowoltaicznych i systemach zasilania gwarantowanego (dzięki obsłudze prądu stałego DC).
• Lokalnych punktach odłączenia odbiorników energii w celu przeprowadzenia konserwacji.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Aparat jest przystosowany do montażu wewnątrz rozdzielnic na standardowych szynach montażowych lub płytach montażowych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przestrzeń izolacyjną: Zachowanie odpowiednich odstępów od innych aparatów w celu zapewnienia optymalnej cyrkulacji powietrza.
• Weryfikację parametrów: Przed załączeniem należy upewnić się, że napięcie znamionowe sieci nie przekracza 500 V AC lub 125 V DC.

FAQ

Czy rozłącznik INS63 posiada widoczną przerwę izolacyjną?
Nie, ten model nie posiada widocznej przerwy (widocznego rozłączenia styków), jednak jest wyposażony w niezawodny mechanizm wskazania położenia styku, który gwarantuje bezpieczeństwo izolacyjne zgodnie z dokumentacją techniczną.

Czy urządzenie może pracować w instalacjach prądu stałego?
Tak, rozłącznik jest przystosowany do pracy z prądem stałym (DC) przy napięciu znamionowym do 125 V.

Jaka jest maksymalna wytrzymałość zwarciowa tego modelu?
Samodzielnie aparat posiada Icm na poziomie 15 kA, natomiast przy zastosowaniu odpowiedniego zabezpieczenia poprzedzającego (wyłącznika), wartość ta wzrasta do 75 kA przy 500 V AC.
