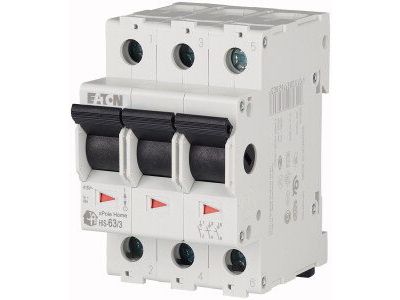

Rozłącznik izolacyjny 3P 63A, HIS-63/3 | 142822 Eaton

Opis i Kluczowe Cechy

Rozłącznik izolacyjny EATON HIS-63/3 o numerze katalogowym 142822 to zaawansowany aparat elektryczny zaprojektowany do pracy w profesjonalnych rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P) oraz prądem znamionowym wynoszącym 63A, co pozwala na bezpieczne i skuteczne odłączanie zasilania w obwodach o znacznym obciążeniu. Kluczowym elementem konstrukcyjnym jest styk o wysokiej odporności na zużycie, który gwarantuje długą żywotność mechaniczną i elektryczną nawet przy częstych operacjach łączeniowych. Mechanizm aktywacji skokowej zapewnia błyskawiczne rozdzielenie styków, co minimalizuje ryzyko powstania łuku elektrycznego i zwiększa bezpieczeństwo obsługi.

• Prąd znamionowy 63A: Umożliwia obsługę wymagających odbiorników energii w sektorze przemysłowym i komercyjnym.
• Zaciski o przekroju 50 mm²: Szeroki przekrój zacisku pozwala na pewne mocowanie przewodów o dużych średnicach, co redukuje rezystancję styku i zapobiega przegrzewaniu się punktów połączeniowych.
• Kompatybilność z systemem Xpole: Specjalna konstrukcja umożliwia współpracę z wyłącznikami serii Xpole przy użyciu zacisków szczękowych i standardowych szyn zbiorczych widełkowych.
• Ergonomiczny uchwyt: Czarny uchwyt kciukowy zapewnia pewny chwyt i czytelną sygnalizację stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC/EN 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, co potwierdza, że aparat EATON HIS-63/3 posiada pełne właściwości izolacyjne. Oznacza to, że w pozycji otwartej urządzenie zapewnia bezpieczną przerwę izolacyjną, gwarantującą ochronę personelu serwisowego przed przypadkowym porażeniem prądem podczas prac konserwacyjnych.

Zastosowanie

Rozłącznik HIS-63/3 znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce. Jest idealnym rozwiązaniem jako rozłącznik główny w rozdzielnicach piętrowych, szafach sterowniczych oraz polach zasilających maszyny produkcyjne. Dzięki wysokiej wytrzymałości styków, doskonale sprawdza się w układach automatyki budynkowej oraz przemysłowej, gdzie wymagana jest niezawodność i możliwość szybkiego odcięcia zasilania pod obciążeniem. Możliwość integracji z szynami zbiorczymi widełkowymi czyni go preferowanym wyborem dla prefabrykatorów rozdzielnic dążących do optymalizacji miejsca i czasu montażu.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TH35). Dzięki kompatybilności z systemem szyn zbiorczych widełkowych, instalator może w łatwy sposób zrealizować mostkowanie z innymi aparatami modułowymi serii Xpole. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie dla przewodów o przekroju do 50 mm². Zaleca się regularną kontrolę termowizyjną połączeń w trakcie eksploatacji, szczególnie w obwodach pracujących pod pełnym obciążeniem znamionowym 63A.

FAQ

• Czy rozłącznik HIS-63/3 może pełnić funkcję wyłącznika głównego? Tak, zgodnie z normą IEC/EN 60947-3 posiada on funkcję izolacyjną i może być stosowany jako główny element odcinający zasilanie w rozdzielnicy.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Urządzenie wyposażone jest w solidne zaciski pozwalające na montaż przewodów o przekroju znamionowym do 50 mm².
• Czy aparat współpracuje z szynami grzebieniowymi? Tak, konstrukcja zacisków umożliwia stosowanie standardowych szyn zbiorczych widełkowych, co ułatwia łączenie z wyłącznikami nadprądowymi i różnicowoprądowymi.
