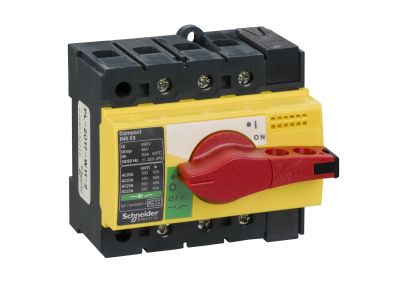

Rozłącznik izolacyjny 3P 63A dzwignia żółto-czerwona INS63 | 28918 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS63 (symbol 28918) z żółto-czerwoną dźwignią to trójbiegunowy rozłącznik o prądzie znamionowym 63A i napięciu łączeniowym do 500V AC oraz 125V DC. Przeznaczony do bezpiecznego odłączania obwodów w instalacjach AC i DC. Wyposażony w wskaźnik położenia styku, co umożliwia wizualną kontrolę stanu rozłączenia. Charakteryzuje się wysoką zdolnością zwarciową (Icm=15kA samodzielnie, 75kA z zabezpieczeniem).

• Prąd znamionowy 63A: Pozwala na bezpieczne odłączanie obwodów o znacznym obciążeniu w instalacjach przemysłowych i komercyjnych.
• Napięcie łączeniowe 500V AC / 125V DC: Uniwersalne zastosowanie zarówno w sieciach prądu przemiennego, jak i stałego.
• Zdolność zwarciowa Icm 15kA (samodzielny) / 75kA (z zabezpieczeniem): Wysoka wytrzymałość na prądy zwarciowe, gwarantująca bezpieczeństwo podczas awarii.
• Wskaźnik położenia styku (żółto-czerwona dźwignia): Wyraźne wskazanie stanu załączenia/rozłączenia, ułatwiające obsługę i kontrolę.
• Praca w sieci 50/60 Hz: Kompatybilność z typowymi sieciami energetycznymi.

Zgodność z Normami

Rozłącznik izolacyjny INS63 spełnia wymagania europejskich norm i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla aparatury rozłącznikowej, co potwierdza jego niezawodność w instalacjach elektrycznych.

Zastosowanie

Rozłącznik izolacyjny INS63 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach do bezpiecznego odłączania obwodów w celach serwisowych, konserwacyjnych lub awaryjnych.

• Odłączanie obwodów zasilania silników, urządzeń przemysłowych i maszyn.
• Bezpieczne wyłączanie obwodów prądu stałego (np. w instalacjach fotowoltaicznych lub akumulatorowych) do 125V DC.
• Stosowanie jako główny wyłącznik w rozdzielnicach budynków komercyjnych i przemysłowych.
• Współpraca z wyłącznikami nadprądowymi i różnicowymi w celu zapewnienia selektywności zabezpieczeń.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 63A. Momenty dokręcania zacisków – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy rozłącznik posiada widoczną przerwę? Nie. Rozłącznik INS63 nie zapewnia widocznej przerwy styków, ale wyposażony jest w wskaźnik położenia styku (żółto-czerwona dźwignia), który jednoznacznie sygnalizuje stan rozłączenia.
• Jakie jest napięcie pracy dla prądu stałego? Maksymalne napięcie łączeniowe dla DC wynosi 125V. Przy wyższych napięciach DC należy stosować inne urządzenia.
• Jaki jest stopień ochrony rozłącznika? W danych technicznych nie podano stopnia IP. Typowo aparatura modułowa montowana w rozdzielnicach ma stopień ochrony IP20, ale dla konkretnej aplikacji należy sprawdzić dokumentację.
