Rozłącznik izolacyjny 3P 630A INS630 | 31114 Schneider Electric

Opis i Kluczowe Cechy

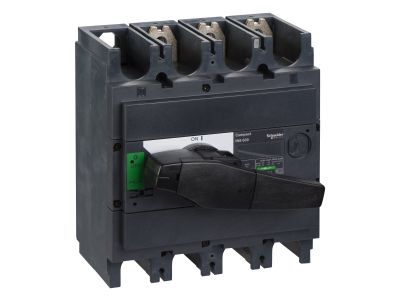

Rozłącznik izolacyjny INS630 (nr katalogowy 31114) to 3-biegunowe urządzenie o prądzie znamionowym 630 A, przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego do 690 V oraz prądu stałego do 125 V (przy 2 biegunach szeregowo). Dzięki kategoriom użytkowania AC-22A, AC-23A, DC-22A i DC-23B zapewnia niezawodną pracę w zróżnicowanych warunkach obciążenia, a znamionowy prąd załączalny zwarciowy sięgający 330 kA (z wyłącznikiem zabezpieczającym) gwarantuje wysoki poziom bezpieczeństwa. Mechaniczne wskazanie położenia styku umożliwia szybką wizualną kontrolę stanu rozłącznika.

• Prąd znamionowy 630 A: umożliwia bezpieczne odłączanie obwodów o dużym obciążeniu w instalacjach przemysłowych i komercyjnych, bez ryzyka przegrzania styków.
• Napięcie znamionowe łączeniowe 690 V AC / 125 V DC: zapewnia szeroki zakres zastosowań – od standardowych sieci 400 V po instalacje o podwyższonym napięciu oraz obwody prądu stałego.
• Kategorie użytkowania AC-22A, AC-23A, DC-22A, DC-23B: gwarantują poprawną pracę przy odłączaniu obciążeń rezystancyjnych, silnikowych oraz przy łączeniu w trudnych warunkach (AC-23A do częstego łączenia, DC-23B do wysokoprądowych obwodów DC).
• Znamionowy prąd załączalny zwarciowy Icm: 330 kA (z zabezpieczeniem) / 50 kA (samodzielny): wysoka zdolność zwarciowa minimalizuje ryzyko uszkodzenia urządzenia i instalacji w przypadku awarii.
• Wskazanie położenia styku: mechaniczny wskaźnik jednoznacznie informuje o stanie rozłącznika (załączony/wyłączony), co zwiększa bezpieczeństwo obsługi i ułatwia konserwację.

Zgodność z Normami

Rozłącznik izolacyjny INS630 jest zaprojektowany i badany zgodnie z normą IEC/EN 60947-3 (znamionowe napięcie udarowe wytrzymywane 8 kV). Posiada certyfikację CE i spełnia wymagania europejskich dyrektyw dotyczących niskiego napięcia.

Zastosowanie

Urządzenie przeznaczone do bezpiecznego odłączania obwodów głównych w rozdzielnicach przemysłowych i budynkowych. Sprawdza się zarówno w sieciach prądu przemiennego, jak i stałego, wymagających wysokiej niezawodności i wytrzymałości zwarciowej.

• Główne odłączanie zasilania w rozdzielnicach głównych i podrozdzielnicach.
• Bezpieczne odłączanie obwodów silnikowych oraz obciążeń rezystancyjnych w trybie AC-22A/AC-23A.
• Odłączanie obwodów prądu stałego (DC) przy napięciu do 125 V, z wykorzystaniem 2 biegunów szeregowo (kategorie DC-22A, DC-23B).
• Stosowanie jako rozłącznik główny w instalacjach przemysłowych o napięciu do 690 V AC/125 V DC.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 630 A, a momenty dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy rozłącznik ma widoczną przerwę styków? Nie. Według danych katalogowych widoczna przerwa nie jest zapewniona. Stan pracy (załączony/wyłączony) jest sygnalizowany mechanicznym wskaźnikiem położenia styku.
• Jakie napięcie i prąd DC obsługuje urządzenie? Przy 2 biegunach połączonych szeregowo maksymalne napięcie DC wynosi 125 V. Prąd znamionowy w zależności od kategorii: DC-22A i DC-23A – 550 A, DC-23B – 630 A.
• Jaki jest stopień ochrony (IP) rozłącznika? W dostępnych danych katalogowych nie podano stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20, jednak zalecamy sprawdzenie oficjalnej specyfikacji producenta dla konkretnych warunków instalacji.
