Rozłącznik izolacyjny 3P 40A INS40 | 28900 Schneider Electric

Opis i Kluczowe Cechy

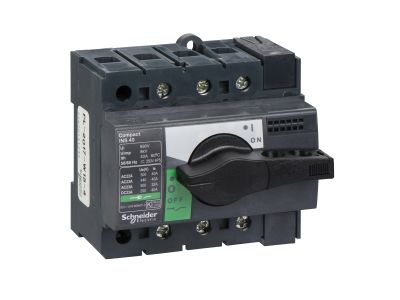

Rozłącznik izolacyjny INS40 3P 40A (symbol katalogowy 28900) to samodzielne urządzenie do bezpiecznego odłączania obwodów prądu przemiennego i stałego. Przeznaczony do pracy przy napięciu 500 V AC (50/60 Hz) oraz 125 V DC, zapewnia niezawodną izolację galwaniczną przy prądzie znamionowym 40 A. Wyposażony w wizualne wskazanie położenia styków, umożliwia szybką kontrolę stanu łączeniowego bez konieczności otwierania obudowy.

• Prąd znamionowy 40 A: Umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków podczas normalnej pracy.
• Napięcie łączeniowe 500 V AC / 125 V DC: Gwarantuje szeroką uniwersalność zastosowania zarówno w instalacjach przemysłowych prądu przemiennego, jak i w układach prądu stałego.
• Znamionowy prąd załączalny zwarciowy Icm = 15 kA (500 V AC, samodzielny): Zapewnia wysoką odporność na skutki zwarć, zwiększając bezpieczeństwo instalacji i chroniąc przed uszkodzeniami.
• Icm = 75 kA (500 V AC z wyłącznikiem zabezpieczającym po stronie zasilania): W przypadku współpracy z odpowiednim zabezpieczeniem nadprądowym, rozłącznik wytrzymuje bardzo wysokie prądy zwarciowe, co podnosi niezawodność systemu.
• Wskazanie położenia styku (tak): Umożliwia wizualną kontrolę stanu rozwarcia lub zwarcia styków, ułatwiając diagnostykę i obsługę – bez potrzeby przykładania miernika.

Zgodność z Normami

Rozłącznik INS40 został zaprojektowany zgodnie z europejskimi normami dotyczącymi aparatury łączeniowej oraz posiada certyfikat CE. Spełnia wymagania dyrektywy niskonapięciowej (LVD) i jest przystosowany do pracy w standardowych warunkach instalacyjnych. Dokładne numery norm nie zostały podane w dokumentacji producenta – zaleca się stosowanie zgodnie z wytycznymi dla rozłączników izolacyjnych w obwodach AC i DC.

Zastosowanie

Rozłącznik izolacyjny INS40 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączenie napięcia w celu konserwacji, serwisu lub przełączenia obwodu. Dzięki obsłudze prądu stałego i przemiennego znajduje zastosowanie w różnorodnych instalacjach.

• Odłączanie i izolowanie obwodów odbiorczych (silniki, grzałki, układy oświetleniowe) w rozdzielnicach przemysłowych oraz budynkach użyteczności publicznej.
• Bezpieczne odcięcie zasilania podczas prac konserwacyjnych maszyn i urządzeń, zapewniające widoczne wskazanie stanu łączeniowego.
• Sterowanie sekcjami instalacji fotowoltaicznych lub zasilaczami buforowymi wymagającymi rozłącznika prądu stałego do 125 V.
• Zastosowanie jako główny wyłącznik odłączający w obwodach pomocniczych sterowania (np. przed stycznikami czy przekaźnikami) w szafach automatyki.

Wskazówki Montażowe

Montaż rozłącznika INS40 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do znamionowego prądu 40 A oraz warunków zwarciowych instalacji. Moment dokręcania zacisków oraz długość odizolowania przewodów – według dokumentacji producenta (symbol 28900). Po zamontowaniu sprawdzić poprawność wskazania położenia styków.

FAQ

• Czy rozłącznik posiada widoczną przerwę styków? Nie, rozłącznik INS40 nie ma fizycznej widocznej przerwy, ale posiada wizualne wskazanie położenia styków (symbol „otwarte/zamknięte”), które spełnia wymogi norm dla rozłączników izolacyjnych.
• Jakie napięcie może być odłączane w obwodzie prądu stałego? Maksymalne napięcie łączeniowe dla prądu stałego wynosi 125 V DC. Przy wyższych napięciach DC nie gwarantuje się poprawnej izolacji – należy stosować dedykowane rozłączniki DC.
• Czy rozłącznik można stosować jako wyłącznik główny w instalacji domowej? Tak, pod warunkiem że prąd znamionowy i napięcie są zgodne z parametrami instalacji. Ze względu na brak widocznej przerwy, zaleca się dodatkową kontrolę wskazania położenia styków przed przystąpieniem do prac serwisowych.
