Rozłącznik izolacyjny 3P 40A dźwignia żółto-czerwona INS40 | 28916 Schneider Electric

Opis i Kluczowe Cechy

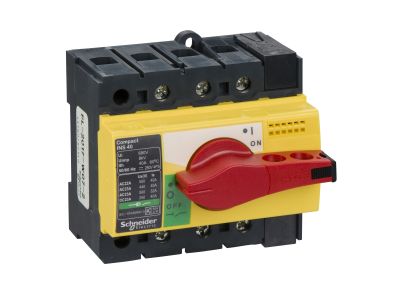

Rozłącznik izolacyjny INS40 (symbol 28916) z żółto-czerwoną dźwignią należy do gamy Compact. Jest to trójbiegunowe urządzenie przeznaczone do pracy w sieciach prądu przemiennego (AC) i stałego (DC). Jego najważniejsze parametry to prąd znamionowy 40 A oraz napięcie łączeniowe 500 V AC / 125 V DC. Dzięki wbudowanemu wskaźnikowi położenia dźwigni operator ma natychmiastową informację o stanie otwarcia lub zamknięcia obwodu.

• Prąd znamionowy 40 A: Umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków podczas normalnej pracy.
• Napięcie łączeniowe 500 V AC / 125 V DC: Zapewnia szerokie spektrum zastosowań – od instalacji przemysłowych AC po obwody prądu stałego w systemach fotowoltaicznych.
• Znamionowy prąd załączalny zwarciowy Icm 15 kA (samodzielny) / 75 kA (z wyłącznikiem zabezpieczającym): Wysoka zdolność zwarciowa gwarantuje bezpieczeństwo i niezawodność w przypadku awarii.
• Wskazanie położenia styku (dźwignia żółto-czerwona): Umożliwia szybką wizualną kontrolę stanu rozłącznika – żółta pozycja oznacza odłączenie, czerwona załączenie.
• Kompaktowa konstrukcja 3-biegunowa: Oszczędza miejsce w rozdzielnicy, zachowując pełną funkcję izolacyjną wszystkich trzech biegunów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania stawiane rozłącznikom izolacyjnym stosowanym w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny INS40 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów pod obciążeniem – zarówno w sieciach prądu przemiennego, jak i stałego. Jego parametry umożliwiają pracę w rozdzielnicach głównych oraz podrozdzielniach.

• Główny wyłącznik odłączający w rozdzielnicach głównych i podrozdzielniach instalacji AC.
• Odłączanie obwodów silnikowych, grzewczych i oświetleniowych w obiektach przemysłowych i komercyjnych.
• Rozłączanie obwodów zasilania urządzeń DC (np. w systemach fotowoltaicznych) do 125 V DC.
• Element gwarantujący bezpieczne odcięcie zasilania podczas prac serwisowych i konserwacyjnych.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 40 A. Momenty dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy rozłącznik posiada widoczną przerwę styków? Nie, rozłącznik INS40 nie ma widocznej przerwy, jednak mechaniczne wskazanie położenia dźwigni (żółto-czerwona) jednoznacznie informuje o stanie ON/OFF, a konstrukcja zapewnia bezpieczne odłączenie wszystkich biegunów.
• Jaki jest stopień ochrony (IP) tego rozłącznika? W karcie katalogowej nie podano stopnia IP. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach w rozdzielnicy – typowo przy zamkniętej obudowie zabezpieczenie odpowiada IP20.
• Czy rozłącznik nadaje się do odłączania obwodów prądu stałego (DC)? Tak, rozłącznik INS40 jest przystosowany do pracy w obwodach DC o napięciu do 125 V. W przypadku DC należy uwzględnić obniżone napięcie oraz odpowiednią polaryzację – szczegółowe informacje znajdują się w dokumentacji technicznej.
