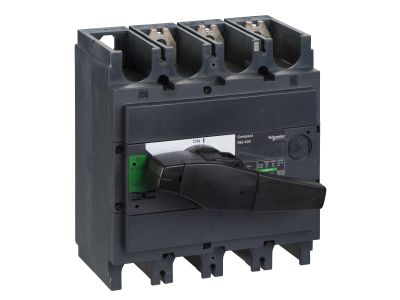

Rozłącznik izolacyjny 3P 400A INS400 | 31110 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny 3P 400A INS400 (symbol 31110) to urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego i stałego. Dzięki prądowi łączeniowemu 400A i napięciu 690V AC zapewnia niezawodną izolację w instalacjach przemysłowych. Wyposażony w wyraźne wskazanie położenia styku, umożliwia szybką kontrolę stanu pracy.

• Znamionowy prąd łączeniowy Ie = 400 A: Umożliwia bezpieczne łączenie i odłączanie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie łączeniowe Ue = 690 V AC / 125 V DC: Szeroki zakres napięć pozwala na zastosowanie w instalacjach przemysłowych oraz w obwodach prądu stałego (z dwoma biegunami szeregowo).
• Kategorie użytkowania AC-22A / AC-23A / DC-22A / DC-23A: Przystosowany do łączenia i odłączania obciążeń rezystancyjnych oraz silnikowych przy prądzie 400 A.
• Wytrzymałość udarowa Uimp = 8 kV: Odporność na przepięcia łączeniowe i atmosferyczne zwiększa bezpieczeństwo eksploatacji.
• Wskazanie położenia styku: Wizualna kontrola stanu załączenia/wyłączenia ułatwia diagnostykę i prace serwisowe.

Zgodność z Normami

Rozłącznik INS400 spełnia wymagania normy IEC 60947-3 dotyczącej łączników, odłączników i przełączników izolacyjnych. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Rozłącznik izolacyjny INS400 służy do bezpiecznego odłączania obwodów głównych w instalacjach przemysłowych i budynkowych. Dzięki wysokim parametrom łączeniowym znajduje zastosowanie w układach wymagających niezawodnej separacji galwanicznej.

• Odłączanie obwodów zasilania maszyn i urządzeń w celach serwisowych lub awaryjnych.
• Bezpieczne odcięcie napięcia w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie w obwodach prądu stałego – do 125 V DC przy użyciu dwóch biegunów szeregowo.
• Jako rozłącznik główny w instalacjach przemysłowych z kategoriami AC-22A i AC-23A.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Dokręcanie połączeń śrubowych wykonać zgodnie z momentem wskazanym w dokumentacji producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 400 A oraz warunków środowiskowych.

FAQ

• Czy rozłącznik posiada widoczną przerwę izolacyjną? Nie, urządzenie nie zapewnia widocznej przerwy, jednak wyposażone jest w mechaniczne wskazanie położenia styków, co umożliwia potwierdzenie stanu rozłączenia.
• Jakie kategorie użytkowania obsługuje INS400? Rozłącznik przeznaczony jest do kategorii AC-22A, AC-23A (prąd przemienny) oraz DC-22A, DC-23A (prąd stały) przy prądzie 400 A.
• Czy rozłącznik nadaje się do pracy przy prądzie stałym? Tak, przy napięciu 125 V DC, pod warunkiem połączenia dwóch biegunów szeregowo. Należy stosować się do zaleceń producenta.
