Rozłącznik izolacyjny 3P 320A INS320 | 31108 Schneider Electric

Opis i Kluczowe Cechy

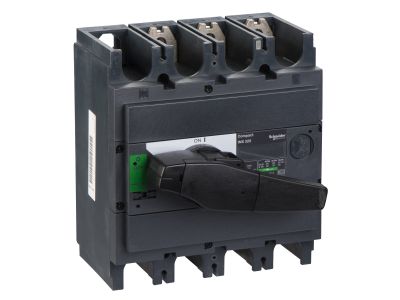

Rozłącznik izolacyjny INS320 o symbolu 31108 to trójbiegunowe urządzenie o znamionowym prądzie łączeniowym 320 A, przeznaczone do bezpiecznego odłączania i izolowania obwodów prądu przemiennego oraz stałego. Dzięki znamionowemu napięciu łączeniowemu 690 V AC i 125 V DC może być stosowany w instalacjach przemysłowych i energetycznych o dużym obciążeniu. Produkt charakteryzuje się wysoką wytrzymałością zwarciową oraz wyraźnym wskazaniem położenia styków, co zwiększa bezpieczeństwo eksploatacji.

• Prąd znamionowy 320 A (AC-22A/AC-23A/DC-22A/DC-23A): Zapewnia pracę w obwodach o znacznym obciążeniu, zarówno przy normalnym odłączaniu, jak i przy częstym łączeniu silników i innych odbiorników indukcyjnych.
• Znamionowe napięcie łączeniowe 690 V AC / 125 V DC: Uniwersalność zastosowania w sieciach niskiego napięcia prądu przemiennego i stałego, co pozwala na użycie w systemach fotowoltaicznych, trakcyjnych i przemysłowych.
• Wskazanie położenia styku (tak): Operator ma pewność, czy rozłącznik jest w stanie załączonym czy wyłączonym – zwiększa bezpieczeństwo podczas prac serwisowych.
• Znamionowe napięcie udarowe wytrzymywane Uimp = 8 kV (IEC 60947-3): Wysoka odporność na przepięcia łączeniowe i atmosferyczne, chroni instalację przed uszkodzeniami.
• Znamionowy prąd załączalny zwarciowy Icm = 330 kA (z wyłącznikiem zabezpieczającym) / 50 kA (samodzielny): Możliwość pracy w obwodach o dużym potencjale zwarciowym, z odpowiednim zabezpieczeniem nadprądowym.

Zgodność z Normami

Rozłącznik INS320 spełnia wymagania normy IEC/EN 60947-3, co gwarantuje bezpieczne odłączanie i izolację obwodów elektrycznych. Urządzenie posiada certyfikację CE oraz jest zgodne z europejskimi standardami bezpieczeństwa dla łączników niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny INS320 dedykowany jest do odłączania i izolowania obwodów głównych w rozdzielnicach głównych, tablicach rozdzielczych oraz w systemach zasilania odbiorników przemysłowych. Stosuje się go wszędzie tam, gdzie wymagane jest bezpieczne odcięcie napięcia przed pracami konserwacyjnymi.

• Odłączanie i izolowanie obwodów głównych w rozdzielnicach nn (AC i DC).
• Zabezpieczenie odbiorników o dużym poborze prądu – silników, transformatorów, pieców przemysłowych.
• Stosowanie w instalacjach fotowoltaicznych i systemach zasilania awaryjnego (DC).
• Jako łącznik główny w obwodach zasilających maszyny i urządzenia w przemyśle.

Wskazówki Montażowe

Montaż rozłącznika INS320 musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej (sprawdź instrukcję producenta). Momenty dokręcania śrub przyłączeniowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną, uwzględniając prąd znamionowy 320 A. Należy zapewnić odpowiednią wentylację w rozdzielnicy ze względu na wydzielane ciepło.

FAQ

• Czy rozłącznik posiada widoczną przerwę? Nie. Brak widocznej przerwy jest kompensowany przez wyraźne wskazanie położenia styków – w stanie wyłączenia wskaźnik potwierdza rozłączenie obwodu, co spełnia wymogi bezpieczeństwa dla urządzeń bez widocznej przerwy.
• Jaki jest stopień ochrony (IP) rozłącznika INS320? W dostępnych danych producent nie podaje stopnia ochrony IP. Dla typowej aparatury montowanej w rozdzielnicach przyjmuje się ochronę IP20 dla części przedniej (ochrona przed dotykiem palcem), jednak szczegółowe informacje należy sprawdzić w karcie katalogowej.
• Czy rozłącznik nadaje się do pracy z prądem stałym? Tak. Posiada kategorię DC-22A i DC-23A dla napięcia 125 V DC (przy dwóch biegunach szeregowo), co umożliwia bezpieczne odłączanie obwodów stałoprądowych, np. w instalacjach fotowoltaicznych.
