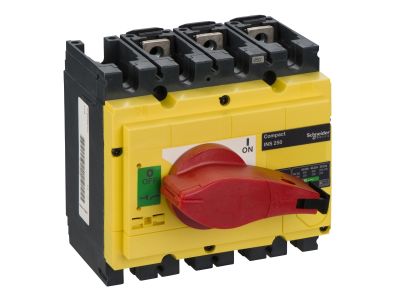

Rozłącznik izolacyjny 3P 250A INS250 żółto-czerwony | 31126 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS250 z serii Compact, symbol 31126, to trójbiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego i stałego. O znamionowym prądzie łączeniowym 250 A i napięciu do 690 V AC / 125 V DC zapewnia niezawodną separację nawet w wymagających instalacjach przemysłowych. Żółto-czerwona obudowa ułatwia identyfikację funkcji odłącznika.

• Prąd znamionowy 250 A: Umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie łączone do 690 V AC / 125 V DC: Daje szeroki zakres zastosowań zarówno w sieciach trójfazowych, jak i w obwodach prądu stałego.
• Kategorie użytkowania AC-22A / AC-23A / DC-22A / DC-23A: Gwarantuje sprawne łączenie i wyłączanie obciążeń rezystancyjnych, mieszanych oraz silnikowych (AC-23A) oraz obciążeń DC.
• Znamionowy prąd załączalny zwarciowy Icm 30 kA (samodzielny) / 330 kA (z wyłącznikiem zabezpieczającym): Zapewnia wysoką odporność na skutki zwarć, współpracując z odpowiednim zabezpieczeniem nadprądowym.
• Wskaźnik położenia styku: Umożliwia szybkie potwierdzenie stanu załączenia/wyłączenia bez konieczności otwierania obudowy.

Zgodność z Normami

Rozłącznik izolacyjny INS250 został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących aparatury łączeniowej i izolacyjnej. Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej. Urządzenie przeznaczone jest do stosowania w instalacjach spełniających standardy DIN oraz wymogi bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik INS250 sprawdza się w obwodach, gdzie wymagana jest bezpieczna, widoczna (pośrednio za pomocą wskaźnika) separacja od źródła zasilania – zarówno dla prądu przemiennego, jak i stałego. Dzięki wysokiej kategorii użytkowania AC-23A nadaje się szczególnie do sterowania silnikami.

• Odłączanie i izolowanie obwodów rozdzielnic głównych i przemysłowych w sieciach AC do 690 V oraz DC do 125 V.
• Bezpieczne odłączanie silników elektrycznych (kategoria AC-23A) z możliwością łączenia przy dużych prądach rozruchowych.
• Stosowanie jako główny wyłącznik odłączający w instalacjach fotowoltaicznych (strona DC) przy odpowiednim doborze konfiguracji biegunów.
• Zabezpieczenie stref konserwacyjnych i serwisowych przed przypadkowym załączeniem napięcia.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony energii. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Dokręć zaciski zgodnie z momentem podanym w dokumentacji producenta. Przekrój przyłączanych przewodów dobierz do prądu znamionowego 250 A oraz spodziewanego obciążenia. Po instalacji zweryfikuj działanie wskaźnika położenia styków.

FAQ

• Czy rozłącznik INS250 ma widoczną przerwę styków? Nie, urządzenie nie zapewnia widocznej przerwy. Zastosowano wskaźnik położenia styku (symbol mechaniczny) informujący o stanie załączenia/wyłączenia. W przypadku konieczności pełnej widocznej separacji należy zastosować dodatkowy rozłącznik zewnętrzny.
• Jakie napięcie DC można bezpiecznie odłączać? Dla prądu stałego rozłącznik dopuszcza napięcie 125 V DC (dla kategorii DC-22A i DC-23A). W aplikacjach DC konieczne jest szeregowe połączenie dwóch biegunów – szczegóły podano w dokumentacji technicznej.
• Jaka jest różnica między kategoriami AC-22A a AC-23A? AC-22A dotyczy łączenia i odłączania obciążeń rezystancyjnych oraz mieszanych, natomiast AC-23A przeznaczona jest do łączenia i wyłączania obciążeń o charakterze silnikowym (wysoki prąd rozruchu, wysoka indukcyjność). INS250 spełnia obie kategorie, więc nadaje się do szerokiego spektrum odbiorników.
