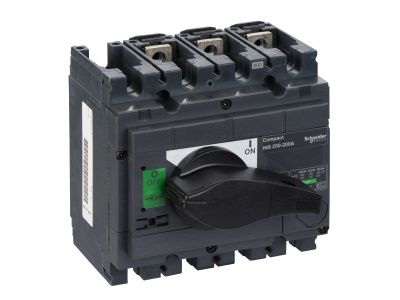

Rozłącznik izolacyjny 3P 200A INS200 | 31102 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS200 (nr kat. 31102) to 3-biegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego i stałego. Jego znamionowy prąd łączeniowy wynosi 200 A, a napięcie łączeniowe sięga 690 V AC oraz 125 V DC. Dzięki kategoriom użytkowania AC-22A, AC-23A oraz DC-22A/DC-23A sprawdza się zarówno w obciążeniach rezystancyjnych, jak i silnikowych. Rozłącznik wyposażono we wskaźnik położenia styku, co ułatwia kontrolę stanu łączenia podczas prac serwisowych. Urządzenie charakteryzuje się znamionowym prądem załączalnym zwarciowym Icm na poziomie 30 kA (samodzielnie) oraz 330 kA z odpowiednim zabezpieczeniem, co gwarantuje odporność na zwarcia w instalacjach przemysłowych.

• Znamionowy prąd łączeniowy 200 A: pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie łączeniowe do 690 V AC / 125 V DC: zapewnia szeroki zakres zastosowań – od standardowych sieci niskiego napięcia po obwody prądu stałego.
• Kategorie AC-22A, AC-23A, DC-22A, DC-23A: umożliwiają łączenie i rozłączanie obciążeń rezystancyjnych, indukcyjnych oraz silników, co czyni urządzenie uniwersalnym w instalacjach przemysłowych i budynkowych.
• Wskaźnik położenia styku: ułatwia wizualną kontrolę stanu rozwarcia styków, zwiększając bezpieczeństwo podczas obsługi i konserwacji.
• Odporność zwarciowa Icm 30 kA (samodzielnie) / 330 kA (z zabezpieczeniem): gwarantuje niezawodność nawet w warunkach zwarciowych, chroniąc dalszą część instalacji.

Zgodność z Normami

Rozłącznik izolacyjny INS200 spełnia wymagania europejskich norm dotyczących aparatury łączeniowej i rozłączników izolacyjnych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia zgodnie z normami serii IEC/EN 60947.

Zastosowanie

Rozłącznik INS200 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów pod obciążeniem – zarówno w sieciach AC, jak i DC. Sprawdza się w rozdzielnicach głównych, szafach sterowniczych oraz instalacjach przemysłowych.

• Odłączanie obwodów zasilających maszyny i urządzenia przemysłowe o prądzie do 200 A.
• Sterowanie i zabezpieczanie odbiorników rezystancyjnych (piece, grzałki) w kategorii AC-22.
• Łączenie i rozłączanie silników indukcyjnych w kategorii AC-23 – idealne do rozruchów bezpośrednich.
• Praca w obwodach prądu stałego (125 V DC) – np. w systemach zasilania awaryjnego, bateriach akumulatorów czy instalacjach fotowoltaicznych (przy odpowiednim doborze zabezpieczeń).

Wskazówki Montażowe

Montaż rozłącznika INS200 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie we wszystkich biegunach. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Przekrój przewodów przyłączeniowych należy dobrać do znamionowego prądu 200 A oraz warunków zwarciowych. Moment dokręcania śrub zacisków – zgodnie z danymi producenta (szczegóły w karcie katalogowej). Po montażu sprawdzić poprawność działania wskaźnika położenia styku.

FAQ

• Czy rozłącznik INS200 posiada widoczną przerwę izolacyjną? Nie – urządzenie nie ma widocznej przerwy mechanicznej, jednak wyposażone jest we wskaźnik położenia styku, który jednoznacznie informuje o stanie rozwarcia styków głównych, spełniając tym samym wymogi bezpieczeństwa dla rozłączników izolacyjnych.
• Do jakich napięć DC mogę stosować ten rozłącznik? Znamionowe napięcie łączeniowe DC wynosi 125 V, przy czym prąd 200 A osiągany jest przy połączeniu dwóch biegunów szeregowo (jak podano w danych katalogowych). Nie należy przekraczać tych wartości.
• Czy rozłącznik można montować na szynie DIN? Tak – urządzenie przeznaczone jest do montażu na standardowej szynie TH35 (DIN). Należy jednak upewnić się, że rozdzielnica lub szafa posiada odpowiednią nośność i przestrzeń do rozpraszania ciepła przy prądzie 200 A.
