Rozłącznik izolacyjny 3P 160A INS160 żółto-czerwony | 28928 Schneider Electric

Opis i Kluczowe Cechy

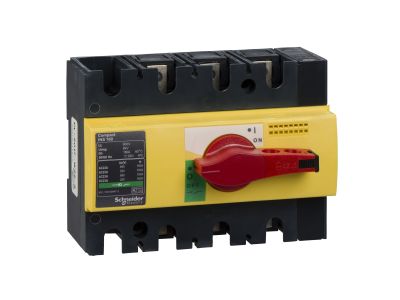

Rozłącznik izolacyjny INS160 (symbol 28928) to trójbiegunowe urządzenie o prądzie znamionowym 160A, przystosowane do napięcia łączeniowego 690 V AC oraz 125 V DC. Żółto-czerwona rączka wraz z mechanicznym wskaźnikiem położenia styku zapewniają wyraźną informację o stanie załączenia, co zwiększa bezpieczeństwo podczas prac serwisowych. Urządzenie przeznaczone do montażu na szynie TH35.

• Prąd znamionowy 160 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Napięcie łączeniowe 690 V AC / 125 V DC: uniwersalne zastosowanie zarówno w sieciach prądu przemiennego, jak i stałego.
• Znamionowy prąd załączalny zwarciowy Icm 20 kA (samodzielny) / 154 kA (z wyłącznikiem nadrzędnym): wysoka odporność na zwarcia przy pracy samodzielnej lub w układzie z zabezpieczeniem nadrzędnym.
• Wskazanie położenia styku: mechaniczny wskaźnik potwierdza stan otwarcia/zamknięcia, eliminując ryzyko pomyłki podczas odłączania napięcia.
• Żółto-czerwona rączka: wyraźne oznaczenie pozycji ON/OFF zgodne z międzynarodowymi standardami bezpieczeństwa.

Zgodność z Normami

Rozłącznik izolacyjny INS160 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik INS160 służy do bezpiecznego odłączania obwodów pod obciążeniem, zapewniając wyraźne wskazanie stanu wyłączenia. Znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych oraz w instalacjach DC.

• Główny wyłącznik odłącznikowy w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych.
• Odłączanie obwodów silnikowych, grzejnych i oświetleniowych do 160 A.
• Zabezpieczenie podczas prac konserwacyjnych i serwisowych – wyraźne wskazanie stanu wyłączenia.
• Stosowanie w sieciach DC (125 V) do rozłączania baterii akumulatorów lub zasilaczy.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz do prądu znamionowego 160 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków – postępuj zgodnie z dokumentacją producenta. Upewnij się, że rozłącznik jest zamontowany w pozycji zapewniającej łatwy dostęp do rączki.

FAQ

• Czy rozłącznik INS160 posiada widoczną przerwę? Nie, urządzenie nie zapewnia widocznej przerwy w obwodzie, ale wyposażone jest w mechaniczny wskaźnik położenia styków, który jednoznacznie informuje o stanie otwarcia.
• Jaki jest stopień ochrony obudowy? W dostarczonych danych nie podano stopnia IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, jednak dla konkretnych warunków eksploatacji należy sprawdzić w karcie katalogowej producenta.
• Czy rozłącznik może być używany do łączenia i rozłączania pod obciążeniem? Tak, jest to rozłącznik izolacyjny przystosowany do bezpiecznego odłączania obwodów przy znamionowym prądzie i napięciu.
