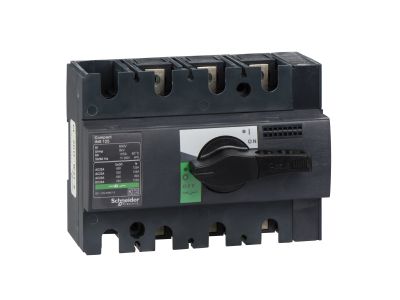

Rozłącznik izolacyjny 3P 125A INS125 | 28910 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS125 (symbol 28910) to 3-polowe urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego i stałego. Prąd znamionowy 125 A pozwala na obsługę obwodów o znacznym obciążeniu bez ryzyka przegrzania styków, a napięcie łączeniowe 690 V AC i 125 V DC zapewnia wszechstronność zastosowań w różnych typach instalacji. Wyposażony we wskaźnik położenia styku, umożliwia szybką i pewną weryfikację stanu rozłącznika bez konieczności otwierania obudowy.

• Prąd znamionowy 125 A: bezpieczna praca w obwodach o znacznym obciążeniu – doskonały do głównych rozdzielnic i linii zasilających.
• Napięcie łączeniowe 690 V AC / 125 V DC: uniwersalność zastosowania zarówno w sieciach przemysłowych prądu przemiennego, jak i w systemach stałoprądowych.
• Znamionowy prąd załączalny zwarciowy Icm 154 kA (z wyłącznikiem zabezpieczającym) / 20 kA (samodzielny): wysoka odporność na zwarcia, zwiększająca bezpieczeństwo instalacji i ograniczająca ryzyko uszkodzeń.
• Wskazanie położenia styku: wizualna kontrola stanu rozłącznika (załączony/wyłączony) bez konieczności demontażu – skraca czas przeglądów i zwiększa bezpieczeństwo obsługi.
• Wersja 3P (trójbiegunowa): izolacja wszystkich trzech faz jednocześnie – niezbędna w instalacjach trójfazowych.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Brak szczegółowych numerów norm w dostarczonej dokumentacji – urządzenie spełnia standardy obowiązujące dla rozłączników izolacyjnych w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik INS125 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia dla celów konserwacji, awaryjnego wyłączania lub przełączania źródeł zasilania. Sprawdzi się zarówno w rozdzielnicach głównych, jak i w mniejszych układach sterowania.

• Główne rozdzielnice niskiego napięcia w budynkach przemysłowych i komercyjnych – odłączanie zasilania całych sekcji.
• Linie zasilające maszyny i urządzenia – zapewnienie bezpiecznej przerwy izolacyjnej podczas prac serwisowych.
• Systemy zasilania awaryjnego i przełączniki źródeł (AC/DC) – w instalacjach fotowoltaicznych, UPS-ach czy zasilaczach buforowych.
• Instalacje wymagające widocznego (pośredniego) potwierdzenia stanu łączeniowego – dzięki wskaźnikowi położenia styku.

Wskazówki Montażowe

Montaż rozłącznika INS125 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz do prądu znamionowego 125 A oraz warunków środowiskowych. Moment dokręcania zacisków oraz szczegółowe instrukcje montażowe znajdziesz w dokumentacji technicznej producenta.

FAQ

• Czy rozłącznik INS125 ma widoczną przerwę? Nie, urządzenie nie zapewnia fizycznie widocznej przerwy w obwodzie. Jednak wyposażone jest w mechaniczny wskaźnik położenia styku, który jednoznacznie informuje o stanie rozłącznika (załączony/wyłączony).
• Do jakich napięć można stosować ten rozłącznik? Rozłącznik dopuszczony jest do pracy przy napięciu znamionowym 690 V AC (50/60 Hz) oraz 125 V DC. Zawsze stosuj zgodnie z wartościami podanymi w karcie katalogowej.
• Jaka jest odporność zwarciowa rozłącznika w różnych konfiguracjach? Znamionowy prąd załączalny zwarciowy Icm wynosi 154 kA przy 690 V AC, gdy po stronie zasilania zainstalowany jest wyłącznik zabezpieczający. W przypadku pracy samodzielnej (bez dodatkowego zabezpieczenia) wartość ta wynosi 20 kA przy 690 V AC.
