Rozłącznik izolacyjny 3P 125A, HIS-125/3 | 142834 Eaton

Opis i Kluczowe Cechy

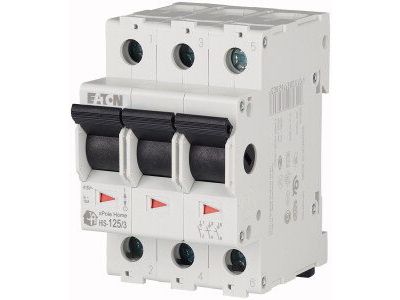

Rozłącznik izolacyjny EATON z serii HIS-125/3 o numerze katalogowym 142834 to zaawansowany aparat elektryczny zaprojektowany do bezpiecznego rozłączania obwodów pod obciążeniem w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125A, co pozwala na obsługę wymagających odbiorników energii w sektorze przemysłowym i komercyjnym. Trójbiegunowa konstrukcja (3P) zapewnia pełną izolację wszystkich faz zasilających jednocześnie.

• Wysoka odporność styków: Zastosowane styki o podwyższonej odporności na zużycie gwarantują długą żywotność mechaniczną i elektryczną, nawet przy częstych operacjach łączeniowych.
• Aktywacja skokowa: Mechanizm skokowy zapewnia błyskawiczne i pewne zamknięcie lub otwarcie styków, co minimalizuje ryzyko powstania łuku elektrycznego i chroni aparat przed przegrzaniem.
• Solidne zaciski: Przekrój zacisku przyłączeniowego wynoszący aż 50 mm² umożliwia stabilne i bezpieczne podłączenie przewodów o dużych przekrojach, co jest kluczowe dla zachowania ciągłości zasilania przy prądzie 125A.
• Kompatybilność systemowa: Urządzenie jest w pełni kompatybilne z wyłącznikami zabezpieczającymi z serii Xpole, co pozwala na estetyczny i szybki montaż w rozdzielnicach przy użyciu standardowych szyn zbiorczych widełkowych oraz zacisków szczękowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC/EN 60947-3. Norma ta definiuje wymagania dla rozłączników, odłączników oraz zestawów z bezpiecznikami, co potwierdza, że aparat EATON HIS-125/3 posiada pełne właściwości izolacyjne i może być bezpiecznie stosowany jako główny element odcinający zasilanie w szafach sterowniczych i rozdzielczych.

Zastosowanie

Rozłącznik HIS-125/3 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem jako rozłącznik główny w rozdzielnicach piętrowych, szafach sterowniczych maszyn oraz w systemach zasilania budynków użyteczności publicznej. Dzięki wysokiemu prądowi znamionowemu 125A, doskonale sprawdza się w obwodach zasilających silniki, systemy HVAC oraz rozbudowane linie technologiczne, gdzie wymagana jest niezawodność i bezpieczeństwo obsługi.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TH35). Dzięki kompatybilności z systemem Xpole, instalatorzy mogą wykorzystać szyny zbiorcze widełkowe, co znacząco skraca czas okablowania i zwiększa przejrzystość instalacji. Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk dla przewodów o przekroju do 50 mm². Czarny uchwyt kciukowy zapewnia ergonomiczną obsługę i jednoznaczną sygnalizację stanu pracy aparatu.

FAQ

• Czy rozłącznik może pracować jako wyłącznik główny? Tak, zgodnie z normą IEC/EN 60947-3, aparat ten posiada funkcję izolacyjną i może pełnić rolę głównego elementu odcinającego zasilanie w instalacji.
• Jakie przewody można podłączyć do zacisków? Urządzenie wyposażone jest w zaciski pozwalające na montaż przewodów o przekroju do 50 mm², co jest optymalne dla prądu znamionowego 125A.
• Czy produkt współpracuje z szynami grzebieniowymi? Tak, konstrukcja zacisków umożliwia współpracę z szynami zbiorczymi widełkowymi w połączeniu z zaciskami szczękowymi, co jest standardem w systemach EATON Xpole.
