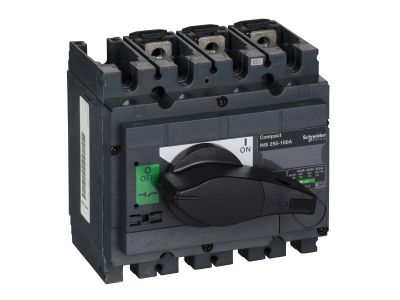

Rozłącznik izolacyjny 3P 100A INS100 | 31100 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS100 (symbol 31100) to trójbiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego i stałego. Dzięki prądowi znamionowemu 100A i napięciu łączeniowemu do 690V AC / 125V DC zapewnia niezawodną separację w instalacjach przemysłowych i budynkowych. Urządzenie wyposażone jest we wskaźnik położenia styków, co ułatwia wizualną kontrolę stanu pracy.

• Prąd znamionowy 100A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie łączeniowe do 690V AC / 125V DC: Zapewnia uniwersalność zastosowań zarówno w sieciach prądu przemiennego, jak i stałego.
• Kategorie użytkowe AC-22A, AC-23A, DC-22A, DC-23A: Odpowiedni do łączenia i rozłączania obwodów przy różnych typach obciążeń – rezystancyjnych, indukcyjnych i silnikowych.
• Wskazanie położenia styku: Pozwala operatorowi na szybką weryfikację stanu rozłącznika bez konieczności demontażu osłon.
• Znamionowy prąd załączalny zwarciowy Icm 30 kA (samodzielny) / 330 kA (z zabezpieczeniem): Gwarantuje wysoką odporność na skutki zwarć, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Rozłącznik INS100 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania i zgodność z wymaganiami rynku Unii Europejskiej.

Zastosowanie

Rozłącznik izolacyjny INS100 znajduje zastosowanie w wielu obszarach instalacji elektrycznych, gdzie wymagane jest bezpieczne odłączanie napięcia.

• Główny wyłącznik odłączający w rozdzielnicach głównych i podrozdzielnicach.
• Sterowanie i odłączanie silników oraz innych odbiorników przemysłowych.
• Separacja obwodów prądu stałego w instalacjach fotowoltaicznych i UPS (do 125V DC).
• Zabezpieczenie przed przypadkowym załączeniem podczas prac serwisowych (widoczne wskazanie położenia styków).

Wskazówki Montażowe

Montaż rozłącznika INS100 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać do prądu znamionowego (100A) zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według dokumentacji producenta.

FAQ

• Czy rozłącznik INS100 posiada widoczną przerwę? Nie, zgodnie z danymi producenta widoczna przerwa nie występuje. Stan styku sygnalizowany jest poprzez wskaźnik położenia.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia ochrony IP dla tego modelu. Urządzenie przeznaczone jest do montażu w rozdzielnicach o odpowiednim stopniu ochrony.
• Do jakich obciążeń można używać rozłącznika w kategorii AC-23A? Kategoria AC-23A obejmuje łączenie obciążeń silnikowych i innych indukcyjnych. Dla napięcia 380/415V prąd znamionowy wynosi 100A.
