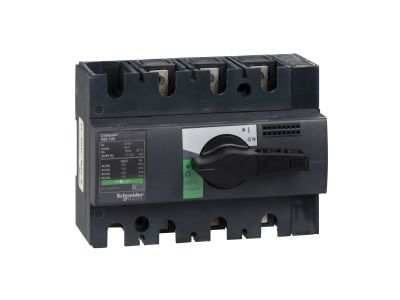

Rozłącznik izolacyjny 3P 100A INS100 | 28908 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS100 z renomowanej serii Compact od Schneider Electric to profesjonalne urządzenie przeznaczone do bezpiecznego manewrowania obwodami elektrycznymi. Prąd znamionowy wynoszący 100 A pozwala na stabilną pracę w wymagających systemach zasilania. Aparat posiada trójbiegunową konstrukcję (3P), co umożliwia jednoczesne odłączanie trzech faz obwodu, zapewniając pełną izolację sekcji instalacji. Urządzenie jest niezwykle wszechstronne, obsługując zarówno sieci prądu przemiennego (AC), jak i prądu stałego (DC) przy częstotliwości 50/60 Hz. Wyposażenie w jednoznaczny wskaźnik położenia styków znacząco podnosi standardy bezpieczeństwa, informując obsługę o faktycznym stanie pracy urządzenia.

Zgodność z Normami

Produkt spełnia najwyższe standardy techniczne dla aparatury łączeniowej. Znamionowe napięcie łączeniowe [Ue] wynosi 690 V AC dla prądu przemiennego oraz 125 V DC dla prądu stałego, co pozwala na szerokie spektrum implementacji. Wyjątkową cechą jest znamionowy prąd załączalny zwarciowy [Icm], który w konfiguracji z wyłącznikiem zabezpieczającym po stronie zasilania wynosi aż 154 kA przy 690 V AC. Jako samodzielny rozłącznik izolacyjny, aparat oferuje Icm na poziomie 20 kA, co świadczy o solidności konstrukcji i zdolności do wytrzymywania dynamicznych sił prądów zwarciowych.

Zastosowanie

• Główne i lokalne układy rozdzielcze w budownictwie przemysłowym i komercyjnym.
• Systemy zasilania gwarantowanego oraz instalacje fotowoltaiczne (dzięki obsłudze DC do 125 V).
• Układy sterowania maszynami, gdzie wymagane jest pewne odłączenie zasilania na czas prac serwisowych.
• Rozdzielnice niskiego napięcia wymagające wysokiej wytrzymałości zwarciowej.

Wskazówki Montażowe

Podczas instalacji rozłącznika INS100 należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Urządzenie należy montować w obudowach zapewniających odpowiedni stopień ochrony IP, dostosowany do warunków środowiskowych. Ze względu na brak widocznej przerwy izolacyjnej, przy pracach konserwacyjnych należy zawsze polegać na wbudowanym wskaźniku położenia styków oraz przeprowadzić pomiar braku napięcia. Aparat jest kompatybilny z systemami montażowymi gamy Compact, co ułatwia jego integrację w prefabrykowanych rozdzielnicach.

FAQ

• Czy rozłącznik posiada widoczną przerwę izolacyjną? Nie, model INS100 nie posiada widocznej przerwy, jednak jest wyposażony w niezawodny wskaźnik położenia styków.
• Czy urządzenie może pracować w instalacjach prądu stałego? Tak, rozłącznik jest przystosowany do pracy w sieciach DC o napięciu znamionowym do 125 V.
• Jaka jest maksymalna zdolność załączalna zwarciowa tego modelu? Maksymalna wartość Icm wynosi 154 kA przy 690 V AC, pod warunkiem zastosowania odpowiedniego zabezpieczenia po stronie zasilania.
