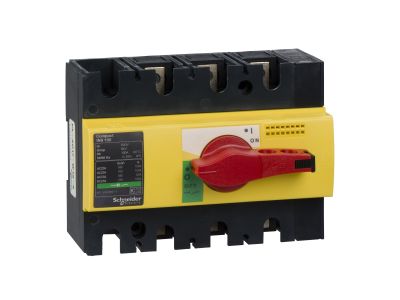

Rozłącznik izolacyjny 3P 100A dzwignia żółto-czerwona INS100 | 28924 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INS100 (symbol 28924) to trójbiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego i stałego. Oferuje znamionowy prąd ciągły 100 A oraz napięcie łączeniowe 690 V AC (50/60 Hz) i 125 V DC, co umożliwia pracę w instalacjach o znacznym obciążeniu. Wyposażony w żółto-czerwoną dźwignię ułatwiającą identyfikację pozycji. Szerokość modułu nie została podana w danych producenta – montaż na szynie TH35 zgodnie z typowym standardem aparatury modułowej.

• Prąd znamionowy 100 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków przy długotrwałym przepływie prądu.
• Napięcie łączeniowe 690 V AC / 125 V DC: Umożliwia stosowanie zarówno w sieciach trójfazowych niskiego napięcia, jak i w obwodach zasilania stałoprądowego, poszerzając zakres aplikacji.
• Znamionowy prąd załączalny zwarciowy Icm 154 kA (z wyłącznikiem zabezpieczającym) / 20 kA (samodzielny): Gwarantuje wytrzymałość na prądy zwarciowe w odpowiednio dobranym układzie zabezpieczeń, zwiększając bezpieczeństwo instalacji.
• Wskazanie położenia styku (mechaniczne): Pozwala operatorowi jednoznacznie stwierdzić, czy rozłącznik jest w pozycji załączonej czy wyłączonej, bez konieczności otwierania obudowy.
• Brak widocznej przerwy (izolacja zapewniona przez konstrukcję): Bezpieczeństwo odłączenia realizowane jest poprzez wewnętrzną izolację i mechaniczne rozwieranie styków – widoczna przerwa nie jest wymagana w tej klasie urządzeń.

Zgodność z Normami

Rozłącznik izolacyjny INS100 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN oraz posiada oznaczenie CE. Producent deklaruje zgodność z wymaganiami dyrektyw niskonapięciowych – dokładne numery norm nie zostały podane w dostarczonych danych. Urządzenie nadaje się do stosowania w instalacjach budowlanych i przemysłowych spełniających wymogi separatacji galwanicznej.

Zastosowanie

Rozłącznik INS100 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i wyraźne odłączenie obwodu od źródła zasilania podczas prac serwisowych, awaryjnych lub przełączania obciążeń. Dzięki zdolności do pracy w obwodach DC oraz wysokiemu napięciu AC sprawdza się w wielu scenariuszach przemysłowych i komercyjnych.

• Odłączanie głównych obwodów zasilania w rozdzielnicach przemysłowych i budynkowych.
• Bezpieczne odcinanie maszyn i urządzeń podczas konserwacji zgodnie z zasadami LOTO (Lockout/Tagout).
• Zastosowanie w systemach fotowoltaicznych i magazynów energii (obwody DC do 125 V).
• Sterowanie obwodami oświetleniowymi i siłowymi w halach produkcyjnych oraz obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż rozłącznika może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie nośnej TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Przekroje przewodów dobrać zgodnie z obciążalnością prądową (100 A) oraz wymaganiami producenta. Momenty dokręcania zacisków śrubowych stosować według dokumentacji technicznej dołączonej do produktu. Nie należy przekraczać znamionowego prądu oraz napięcia – w przypadku zwarć wyższych niż 20 kA wymagane jest zastosowanie dodatkowego zabezpieczenia nadprądowego.

FAQ

• Czy rozłącznik INS100 posiada podświetlenie? Nie. Rozłącznik nie jest wyposażony w elementy podświetlające (LED lub neon). Wskazanie położenia realizowane jest mechanicznie poprzez położenie dźwigni.
• Jaki stopień ochrony (IP) ma to urządzenie? W dostarczonych danych nie podano stopnia ochrony. Jako aparat modułowy montowany w rozdzielnicy, standardowo stosuje się IP20 dla obudowy od strony czołowej – szczegóły należy sprawdzić w dokumentacji technicznej producenta.
• Jaki jest tryb pracy styku – normalnie otwarty czy normalnie zamknięty? Rozłącznik izolacyjny pełni funkcję łącznika – w pozycji wyłączonej styki są rozwarte (brak przewodzenia), w pozycji załączonej zwarte (przewodzenie). Nie jest to styk pomocniczy o określonym stanie spoczynkowym. Brak widocznej przerwy, ale mechaniczne wskazanie położenia informuje o stanie pracy.
