Opis i Kluczowe Cechy

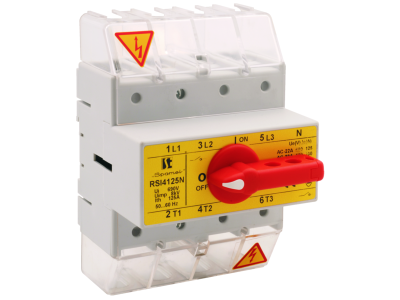

Rozłącznik izolacyjny RSI-4125N/W03 to 3-biegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych. Zaprojektowany do pracy przy napięciu znamionowym do 690 V AC (oraz do 220 V DC) i prądzie 125 A, oferuje wysoką niezawodność w wymagających aplikacjach przemysłowych. Wyposażony w żółto-czerwone pokrętło umożliwiające jednoznaczne wskazanie stanu załączenia/wyłączenia.

• Prąd znamionowy 125 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe do 690 V AC / 220 V DC: Gwarantuje wysoką izolację i możliwość zastosowania w sieciach trójfazowych oraz obwodach prądu stałego.
• Kategorie użytkowania AC-21A do AC-23A: Pozwalają na łączenie i rozłączanie obciążeń rezystancyjnych, silników oraz innych odbiorników o charakterze indukcyjnym.
• Szeroki zakres temperatur pracy (-40°C do +70°C): Zapewnia niezawodne działanie w trudnych warunkach środowiskowych, zarówno w chłodniach, jak i w pobliżu źródeł ciepła.
• Kompaktowa budowa: Ułatwia instalację w rozdzielnicach i szafach sterowniczych, oszczędzając miejsce.

Zgodność z Normami

Rozłącznik izolacyjny RSI-4125N/W03 został zaprojektowany zgodnie z obowiązującymi standardami europejskimi i posiada certyfikat CE. Przeznaczony do pracy w pomieszczeniach zamkniętych przy 3. stopniu zanieczyszczenia (środowisko przemysłowe) oraz na wysokości do 2000 m n.p.m.

Zastosowanie

Rozłącznik izolacyjny RSI-4125N/W03 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia – w maszynach, liniach produkcyjnych oraz w głównych rozdzielniach energetycznych.

• Główny wyłącznik w rozdzielnicach przemysłowych i budynkowych.
• Odłączanie obwodów trójfazowych maszyn i urządzeń (silniki, piece, sprężarki).
• Praca w obwodach prądu stałego do 220 V (np. zasilanie sterowników PLC, baterii akumulatorów).
• Jako element bezpieczeństwa w instalacjach wymagających widocznej przerwy izolacyjnej.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Dobierz przekrój przewodów do prądu znamionowego 125 A. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta. Po montażu sprawdź poprawność działania pokrętła w pozycjach ON/OFF.

FAQ

• Czy rozłącznik RSI-4125N/W03 nadaje się do odłączania silników? Tak, dzięki kategorii użytkowania do AC-23A może być stosowany do łączenia i rozłączania silników o prądzie do 125 A.
• W jakiej temperaturze może pracować rozłącznik? Zakres temperatury otoczenia wynosi od -40°C do +70°C, co pozwala na eksploatację w ekstremalnych warunkach.
• Czy można go używać w obwodach prądu stałego? Tak, rozłącznik jest przystosowany do napięcia stałego do 220 V, np. w instalacjach fotowoltaicznych lub zasilaniu awaryjnym.
