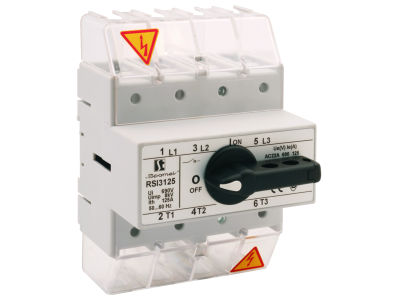

Rozłącznik izolacyjny 3-biegunowy, 125A, z pokrętłem na rozłączniku | RSI-3125\W02 Spamel

Opis i Kluczowe Cechy

Rozłącznik izolacyjny 3‑biegunowy RSI‑3125\W02 o prądzie znamionowym 125 A przeznaczony jest do bezpiecznego odłączania obwodów elektrycznych pod obciążeniem. Kompaktowa konstrukcja z pokrętłem umożliwia wygodną obsługę w rozdzielnicach przemysłowych, a wysoki zakres temperatur pracy (-40°C do +70°C) gwarantuje niezawodność w trudnych warunkach.

• Prąd znamionowy 125 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe do 690 V AC: zastosowanie w instalacjach przemysłowych o podwyższonym napięciu.
• Kategorie użytkowania AC‑21A…AC‑23A: odpowiedni zarówno do łączeń obciążeń rezystancyjnych, jak i silników oraz innych odbiorników indukcyjnych.
• Praca w prądzie stałym do 220 V: możliwość odłączania obwodów DC, np. w systemach fotowoltaicznych czy zasilaczach buforowych.
• Zakres temperatury -40°C … +70°C: stabilne działanie w ekstremalnych warunkach otoczenia, od chłodni po hale produkcyjne.

Zgodność z Normami

Rozłącznik izolacyjny RSI‑3125\W02 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury przemysłowej.

Zastosowanie

Dzięki trójbiegunowej konstrukcji i wysokiej obciążalności rozłącznik sprawdzi się w różnorodnych instalacjach przemysłowych i komercyjnych, gdzie wymagane jest bezpieczne i widoczne odłączenie zasilania.

• Główne odłączanie zasilania maszyn, linii produkcyjnych i szaf sterowniczych.
• Bezpieczne odcięcie obwodów silnikowych (kat. AC‑23A) podczas prac konserwacyjnych.
• Stosowanie w rozdzielnicach głównych budynków przemysłowych oraz obiektach infrastruktury.
• Odłączanie obwodów prądu stałego (do 220 V) w instalacjach fotowoltaicznych lub zasilaniu UPS.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji wewnątrz pomieszczeń zamkniętych (3. stopień zanieczyszczenia – przemysłowy). Należy:

• Zamocować rozłącznik na szynie TH35 (DIN) – kompatybilna konstrukcja.
• Dokręcić zaciski momentem zgodnym z dokumentacją producenta (brak szczegółów – kierować się danymi na obudowie).
• Dobrać przekrój przewodów do prądu 125 A zgodnie z normami instalacyjnymi.
• Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem.

FAQ

• Czy rozłącznik nadaje się do bezpiecznego odłączania obwodów pod obciążeniem? Tak, rozłącznik RSI‑3125\W02 jest przystosowany do pracy w kategoriach AC‑21A…AC‑23A, co oznacza możliwość łączenia i rozłączania obwodów obciążonych (w tym silników) – zawsze zgodnie z danymi znamionowymi.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP. Urządzenie przeznaczone jest do montażu w pomieszczeniach zamkniętych (3. stopień zanieczyszczenia – przemysłowy), dlatego należy je zabudować w rozdzielnicy o odpowiednim stopniu ochrony.
• Czy pokrętło jest wyposażone w mechanizm blokady? W dostarczonych danych nie ma informacji o blokadzie. Pokrętło umożliwia ręczne sterowanie, a szczegóły dotyczące ewentualnych opcji blokowania należy sprawdzić w dokumentacji producenta.
