Rozłącznik Interpact inv 100 4P | 31161 Schneider Electric

Opis i Kluczowe Cechy

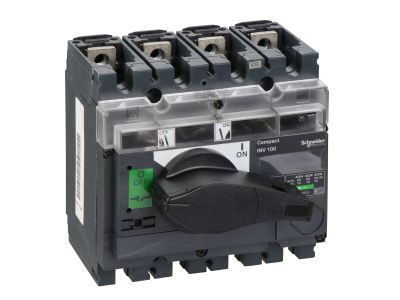

Rozłącznik Interpact inv 100 4P (symbol 31161) z serii Compact to czterobiegunowy rozłącznik izolacyjny o znamionowym prądzie łączeniowym 100 A w kategoriach AC-21A do AC-23A oraz DC-21A do DC-23B. Przeznaczony do pracy w sieciach prądu przemiennego (690 V AC, 50/60 Hz) oraz stałego (250 V DC). Wyposażony w widoczną przerwę styków i wskazanie położenia styków – gwarantuje pewność odłączenia napięcia. Czarny uchwyt.

• Znamionowy prąd łączeniowy Ie = 100 A: Pozwala na bezpieczne przewodzenie i rozłączanie obwodów o znacznym obciążeniu w kategoriach AC-21A/22A/23A oraz DC-21A/22A/23B – odpowiedni do sterowania silnikami, grzejnikami i obwodami rezystancyjnymi.
• Napięcie łączeniowe Ue = 690 V AC / 250 V DC: Wysoka wytrzymałość napięciowa umożliwia stosowanie w instalacjach przemysłowych i komercyjnych zarówno przy prądzie przemiennym, jak i stałym.
• Widoczna przerwa styków: Optyczna kontrola odłączenia obwodu – kluczowa dla bezpieczeństwa podczas prac konserwacyjnych i serwisowych.
• Wskazanie położenia styku: Ułatwia szybką diagnostykę i potwierdza stan załączenia/rozłączenia bez konieczności demontażu osłon.
• Znamionowy prąd załączalny zwarciowy Icm = 30 kA (samodzielny) / 330 kA (z zabezpieczeniem nadrzędnym) przy 690 V AC: Odporność na skutki zwarć zapewnia niezawodność w trudnych warunkach sieciowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Ze względu na brak konkretnych numerów norm w dokumentacji producenta, zalecamy weryfikację z pełną kartą katalogową. Rozłącznik zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa dla aparatury łączeniowej.

Zastosowanie

Rozłącznik Interpact inv 100 4P znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, tam gdzie wymagane jest bezpieczne odłączanie napięcia z widoczną przerwą. Idealny do:

• Izolowania obwodów w instalacjach przemysłowych (maszyny, linie produkcyjne)
• Odłączania układów zasilania w budynkach komercyjnych (stacje transformatorowe, rozdzielnie główne)
• Zastosowań w fotowoltaice i magazynach energii (DC) przy odpowiednim połączeniu biegunów szeregowo
• Sterowania i zabezpieczania obwodów silnikowych, grzewczych i oświetleniowych

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odizolowany. Rozłącznik przeznaczony jest do montażu na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej – szczegóły znajdziesz w dokumentacji producenta. Przekrój przewodów dobierz do znamionowego prądu obciążenia oraz spodziewanych prądów zwarciowych. Moment dokręcania zacisków stosuj zgodnie z instrukcją – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na rezystancję przejścia i nagrzewanie. Po montażu sprawdź działanie mechanizmu załączania oraz widoczność przerwy styków.

FAQ

• Czy rozłącznik ma widoczną przerwę styków? Tak, rozłącznik Interpact inv 100 wyposażony jest w widoczną przerwę styków, co umożliwia optyczne potwierdzenie rozłączenia obwodu – zgodnie z wymaganiami dla przełączników izolacyjnych.
• Do jakich napięć można go stosować? Znamionowe napięcie łączeniowe wynosi 690 V AC (prąd przemienny 50/60 Hz) oraz 250 V DC (prąd stały – przy odpowiednim połączeniu biegunów szeregowo, zgodnie z danymi katalogowymi).
• Czy nadaje się do pracy w obwodach DC? Tak, dla napięcia stałego 250 V zdefiniowano kategorie pracy DC-21A, DC-22A, DC-23B w konfiguracji 2 lub 4 biegunów w szeregu. Należy sprawdzić szczegółowe schematy połączeń w dokumentacji producenta.
