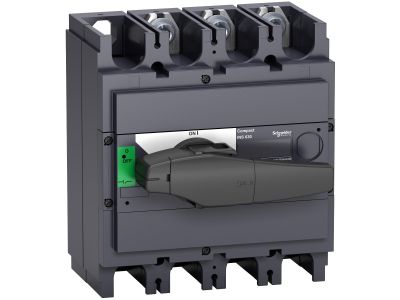

Rozłącznik INS500 500A 3P, Compact INS INV | 31112 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik INS500 (symbol 31112) z serii Compact INS INV to trójbiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego. Dzięki prądowi znamionowemu 500 A zapewnia pewną separację w instalacjach o dużym obciążeniu, co przekłada się na bezpieczeństwo personelu i chronionej aparatury.

• Prąd znamionowy 500 A: Umożliwia odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków, co zwiększa trwałość i niezawodność.
• Trzy bieguny (3P): Pozwalają na jednoczesne odłączanie wszystkich faz w sieci trójfazowej, zapewniając pełną izolację galwaniczną.
• Seria Compact INS INV: Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach głównych, oszczędzając miejsce przy zachowaniu wysokich parametrów.
• Uniwersalność montażowa: Urządzenie przystosowane do pracy w rozdzielnicach o różnej konfiguracji – szczegóły montażu należy sprawdzić w dokumentacji technicznej producenta.

Zgodność z Normami

Rozłącznik INS500 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania bezpieczeństwa dla urządzeń odłączających w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik stosuje się przede wszystkim w miejscach, gdzie konieczne jest bezpieczne odcięcie zasilania dla celów serwisowych lub w przypadku awarii. Sprawdza się w instalacjach przemysłowych i komercyjnych.

• Odłączanie głównych obwodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Separacja niezbędna podczas prac konserwacyjnych przy maszynach i urządzeniach o dużym poborze mocy.
• Przełączanie źródeł zasilania w systemach rezerwowych (w połączeniu z odpowiednim sterowaniem).
• Zabezpieczenie przed przypadkowym włączeniem (funkcja odłącznika izolacyjnego).

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na płycie montażowej lub w rozdzielnicy – sposób mocowania oraz dopuszczalne przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i dokręcenie śrub zacisków.

FAQ

• Czy rozłącznik INS500 może być montowany na szynie DIN? Rozłącznik o prądzie 500 A nie jest przewidziany do typowego montażu na szynie TH35 – wymaga mocowania śrubowego na płycie montażowej. Szczegóły znajdziesz w karcie katalogowej producenta.
• Jaki jest stopień ochrony tego rozłącznika? Stopień ochrony (IP) nie został podany w dostępnych danych – należy go sprawdzić w dokumentacji technicznej. Urządzenia tego typu zwykle wymagają montażu w osłonie o odpowiednim IP.
• Czy rozłącznik nadaje się do rozłączania pod obciążeniem? Tak, rozłączniki serii INS500 są przystosowane do bezpiecznego odłączania obwodów pod obciążeniem. Zawsze jednak należy stosować się do zaleceń producenta dotyczących maksymalnego prądu łączeniowego.
