Rozłącznik INS40 4P y/r | 28917 Schneider Electric

Opis i Kluczowe Cechy

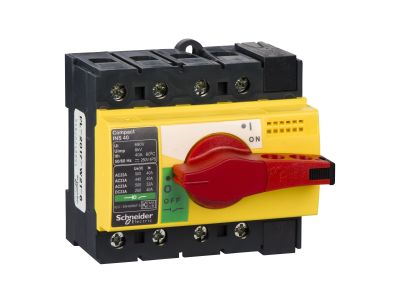

Rozłącznik izolacyjny INS40 firmy Compact (symbol 28917) to 4-biegunowy rozłącznik o prądzie znamionowym 40 A, przeznaczony do pracy w sieciach prądu przemiennego 500 V AC oraz stałego 250 V DC. Dzięki wysokiej zdolności zwarciowej (Icm 15 kA w konfiguracji samodzielnej lub 75 kA z wyłącznikiem zabezpieczającym) urządzenie gwarantuje bezpieczne odłączanie obwodów nawet w trudnych warunkach zwarciowych. Mechaniczne wskazanie położenia styku umożliwia szybką weryfikację stanu bez użycia miernika.

• Prąd znamionowy 40 A: bezpieczna obsługa obciążeń o znacznym poborze prądu, idealna do głównych rozdzielnic i obwodów odbiorczych.
• Napięcie łączeniowe 500 V AC / 250 V DC: uniwersalność zastosowania zarówno w instalacjach przemiennego, jak i stałego prądu.
• Icm 15 kA (samodzielny) / 75 kA (z zabezpieczeniem): wysoka odporność na prądy zwarciowe minimalizuje ryzyko uszkodzenia aparatu i instalacji.
• Wskazanie położenia styku: czerwono-żółty wskaźnik pozwala błyskawicznie sprawdzić stan rozłącznika bez otwierania obudowy.
• 4 bieguny (4P): umożliwia jednoczesne odłączanie wszystkich przewodów fazowych oraz neutralnego w sieci trójfazowej.

Zgodność z Normami

Rozłącznik INS40 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach w standardzie DIN, zapewnia bezpieczną pracę w warunkach przemysłowych i komercyjnych.

Zastosowanie

Rozłącznik izolacyjny INS40 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne odłączanie obwodów pod napięciem z widocznym potwierdzeniem pozycji styku.

• Główny wyłącznik odłączający w rozdzielnicach przemysłowych i budynkowych.
• Bezpieczne odizolowywanie obwodów prądu stałego (DC) – np. w instalacjach fotowoltaicznych lub zasilaczach awaryjnych.
• Sterowanie i odłączanie odbiorników trójfazowych (silniki, piece, nagrzewnice).
• Zabezpieczenie przed przypadkowym załączeniem podczas prac serwisowych (funkcja rozłącznika izolacyjnego).

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 40 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz zalecany przekrój znajdziesz w dokumentacji technicznej producenta (karcie katalogowej).

FAQ

• Czy rozłącznik ma podświetlenie LED? Nie, INS40 nie posiada podświetlenia. Wyposażony jest w mechaniczne wskazanie położenia styku (czerwono-żółty znacznik), które działa bez potrzeby zasilania.
• Jaki jest stopień ochrony (IP)? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga ochronę IP20 (ochrona przed dotknięciem palcem), a w obudowie odpowiednio wyższy stopień.
• Jak działa tryb pracy styku? Jest to rozłącznik izolacyjny – styk zaprojektowano do bezpiecznego odłączania obwodów przy prądzie znamionowym 40 A oraz do wyłączania zwarć o określonej zdolności (Icm). Nie nadaje się do częstego łączenia/rozłączania pod obciążeniem (funkcja przełącznika – stycznika).
