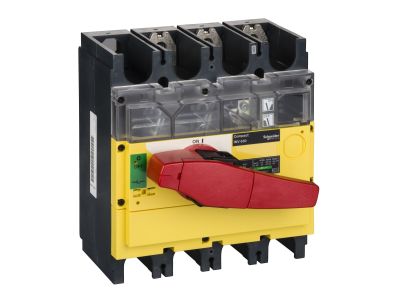

Rozłącznik INERPACT INV 630A 3P czerwono-żółty | 31194 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny INERPACT INV 630A 3P (indeks 31194) w wykonaniu czerwono-żółtym to profesjonalne urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego i stałego. Dzięki znamionowemu prądowi łączeniowemu 630 A w kategorii AC-21A oraz napięciu łącznikowemu 690 V AC umożliwia niezawodną izolację obwodów o dużym obciążeniu. Widoczna przerwa styków zapewnia pełną kontrolę nad stanem łączenia.

• Znamionowy prąd łączeniowy Ie: 630 A (AC-21A przy napięciu 690 V) – gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie łączeniowe Ue: 690 V AC / 125 V DC – uniwersalne zastosowanie zarówno w sieciach prądu przemiennego, jak i stałego.
• Widoczna przerwa styku: zapewnia pełną, wizualną kontrolę nad położeniem styków – kluczowa dla bezpieczeństwa podczas prac serwisowych.
• Znamionowy prąd załączalny zwarciowy Icm: 330 kA (z wyłącznikiem zabezpieczającym po stronie zasilania) / 50 kA (samodzielny) – wysoka odporność na skutki zwarć.
• Kategoria użytkowania: AC-21A, AC-22A, AC-23A, AC-23B, DC-21A/22A/23A/23B – elastyczność w sterowaniu obciążeniami rezystancyjnymi, indukcyjnymi oraz silnikami.

Zgodność z Normami

Rozłącznik INERPACT INV 630A jest zgodny z europejskimi normami dotyczącymi łączników izolacyjnych oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i jakość wykonania. Produkt spełnia wymogi stawiane aparaturze rozdzielczej i sterowniczej w instalacjach przemysłowych.

Zastosowanie

Rozłącznik izolacyjny INV 630A znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów o dużych prądach, zarówno w sieciach prądu przemiennego, jak i stałego. Idealnie sprawdza się w rozdzielnicach głównych oraz w układach sterowania maszynami.

• Bezpieczne odłączanie obwodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Przełączanie obciążeń silnikowych (kategoria AC-23A/B) w układach napędowych.
• Izolacja obwodów prądu stałego w instalacjach fotowoltaicznych, systemach UPS lub trakcji (125 V DC).
• Praca jako rozłącznik samodzielny lub w kombinacji z wyłącznikiem zabezpieczającym dla zwiększenia skuteczności zwarciowej (Icm do 330 kA).

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Urządzenie mocuje się na szynie TH35 zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego i spodziewanego obciążenia. Momenty dokręcania śrub zacisków muszą być zgodne z kartą katalogową. Nie przekraczać parametrów granicznych podanych w specyfikacji.

FAQ

• Czy rozłącznik posiada podświetlenie/wskaźnik LED? Nie – rozłącznik INV 630A nie jest wyposażony w żadne podświetlenie. Widoczna przerwa styku umożliwia wizualną kontrolę stanu rozwarcia.
• Jaki stopień ochrony IP ma to urządzenie? W dostępnych danych producenta nie podano stopnia ochrony. W typowych warunkach montażu wewnątrz rozdzielnicy aparatura tego typu ma ochronę IP20. W przypadku pracy w trudniejszych warunkach zaleca się dodatkowe obudowy.
• Do jakich obciążeń mogę stosować rozłącznik w trybie DC? Rozłącznik nadaje się do pracy z prądem stałym przy napięciu 125 V DC, w kategoriach DC-21A/22A/23A/23B. Prąd znamionowy w tych kategoriach wynosi od 550 A do 630 A (w zależności od trybu). Zawsze należy sprawdzić konkretną wartość dla danego zastosowania w dokumentacji.
