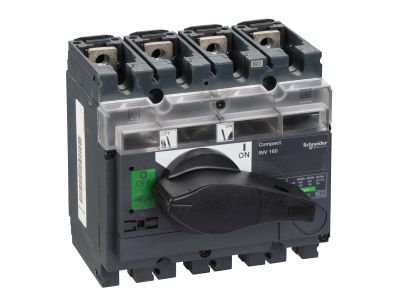

Rozłącznik INERPACT INV 160A 4P | 31165 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik INERPACT INV 160A 4P (symbol 31165) z serii Compact to profesjonalne urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego i stałego. Dzięki prądowi znamionowemu 160 A oraz napięciu łączeniowemu do 690 V AC i 250 V DC sprawdza się w instalacjach o dużym obciążeniu. Widoczna przerwa i wskazanie położenia styków zapewniają pełną kontrolę nad stanem pracy.

• Prąd znamionowy Ie = 160 A (AC-21A/AC-22A/AC-23A): Umożliwia bezpieczne łączenie i rozłączanie obwodów o znacznym obciążeniu – idealny do rozdzielnic głównych i sterowniczych.
• Napięcie łączeniowe Ue = 690 V AC / 250 V DC: Szeroki zakres napięcia pozwala na zastosowanie w instalacjach przemysłowych zarówno prądu przemiennego, jak i stałego.
• Widoczna przerwa i wskazanie położenia styku: Umożliwia wizualne potwierdzenie odłączenia obwodu, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Znamionowy prąd załączalny zwarciowy Icm = 30 kA (samodzielny) / 330 kA (z zabezpieczeniem): Wysoka zdolność zwarciowa gwarantuje niezawodność w warunkach awaryjnych, przy zastosowaniu odpowiedniego zabezpieczenia nadprądowego.
• Wersja 4-biegunowa (4P): Umożliwia jednoczesne rozłączanie wszystkich faz oraz przewodu neutralnego (w zależności od konfiguracji sieci) – pełna izolacja galwaniczna.

Zgodność z Normami

Rozłącznik INERPACT INV 160A 4P został zaprojektowany zgodnie z obowiązującymi europejskimi standardami dotyczącymi łączników niskiego napięcia oraz posiada certyfikat CE. Przeznaczony do pracy w sieciach prądu przemiennego 50/60 Hz oraz prądu stałego, co potwierdzają podane parametry dla kategorii użytkowania AC-21A, AC-22A, AC-23A oraz DC-21A, DC-22A, DC-23B.

Zastosowanie

Rozłącznik INERPACT INV 160A znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest bezpieczne odłączanie obwodów pod obciążeniem. Idealnie sprawdza się w rozdzielnicach głównych, sterowniczych oraz układach zasilania awaryjnego.

• Odłączanie głównych obwodów zasilania w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Sterowanie i bezpieczne rozłączanie silników, transformatorów oraz innych odbiorników o dużym prądzie rozruchowym (kategoria AC-23A).
• Praca w obwodach prądu stałego (DC) – odpowiednie połączenie biegunów umożliwia odłączanie przy napięciu do 250 V DC.
• Jako rozłącznik izolacyjny w układach zabezpieczeń i konserwacji – widoczna przerwa pozwala na bezpieczne prowadzenie prac serwisowych.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie we wszystkich biegunach. Przekroje przewodów należy dobrać do prądu znamionowego 160 A oraz warunków zwarciowych. Moment dokręcania zacisków stosuj zgodnie z zaleceniami producenta (podanymi w instrukcji). Urządzenie przeznaczone jest do montażu w rozdzielnicach na płycie montażowej lub szynie DIN (jeśli przewidziano w dokumentacji).

FAQ

• Czy rozłącznik posiada widoczną przerwę styków? Tak, urządzenie wyposażone jest w widoczną przerwę oraz mechaniczne wskazanie położenia styku, co umożliwia wizualne potwierdzenie odłączenia obwodu.
• Jaki jest stopień ochrony rozłącznika? Producent nie podał wartości stopnia ochrony IP – w typowych zastosowaniach przemysłowych urządzenie montuje się wewnątrz rozdzielnicy, która zapewnia odpowiednią obudowę.
• Czy rozłącznik nadaje się do pracy w obwodach prądu stałego? Tak, dla prądu stałego parametry podane są dla kategorii DC-21A, DC-22A i DC-23B przy odpowiedniej konfiguracji biegunów (2 bieguny szeregowo do 125 V DC, 4 bieguny szeregowo do 250 V DC).
