Rozłącznik główny na drzwi Vario VBF 20A 3P | VBF01 Schneider Electric

Opis i Kluczowe Cechy

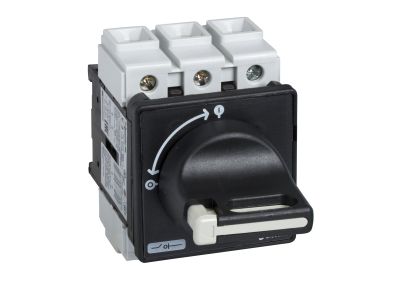

Rozłącznik główny na drzwi TeSys VARIO VBF01 (symbol VBF01) to 3-biegunowe urządzenie izolacyjne o prądzie znamionowym 20 A, przeznaczone do pracy w sieciach prądu przemiennego i stałego. Dzięki funkcji izolacyjnej gwarantuje bezpieczne odłączenie obwodu podczas prac serwisowych i konserwacyjnych. Kompaktowa budowa i mocowanie bezpośrednio na drzwiach szafy umożliwiają szybki i ergonomiczny dostęp do wyłącznika.

• Prąd znamionowy 20 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• 3 bieguny (3 NO): Umożliwia jednoczesne odłączenie trzech faz, idealne do zasilania odbiorników trójfazowych.
• Funkcja izolacyjna: Spełnia wymagania norm dla odłączników – widoczna przerwa między stykami gwarantuje bezpieczeństwo personelu.
• Praca w AC i DC: Uniwersalne zastosowanie zarówno w instalacjach przemiennego, jak i stałego napięcia.
• Montaż na drzwi: Bezpośrednie mocowanie dźwigni napędu obrotowego na drzwiach szafy sterowniczej – wygodna obsługa bez otwierania obudowy.

Zgodność z Normami

Rozłącznik główny TeSys VARIO VBF01 został zaprojektowany zgodnie z obowiązującymi normami europejskimi IEC/EN oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z przepisami i normami branżowymi.

Zastosowanie

Rozłącznik VBF01 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odcięcie zasilania w celach konserwacyjnych, serwisowych lub awaryjnych. Jest dedykowany do rozdzielnic, szaf sterowniczych i maszyn przemysłowych.

• Jako główny wyłącznik izolacyjny w szafach sterowniczych i rozdzielnicach przemysłowych.
• Do bezpiecznego odłączania zasilania podczas konserwacji zapobiegawczej (blokada drzwi uniemożliwiająca przypadkowe włączenie).
• W instalacjach z napędami, silnikami i urządzeniami wymagającymi okresowego odłączania od sieci.
• Jako odłącznik w obwodach sterowania i zasilania w automatyce budynkowej oraz przemyśle.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Rozłącznik mocowany jest bezpośrednio na drzwiach szafy za pomocą dźwigni napędu obrotowego – należy postępować zgodnie z dokumentacją techniczną producenta, zwracając uwagę na prawidłowe ustawienie dźwigni i moment dokręcania elementów mocujących. Przekroje przewodów powinny być dobrane do prądu 20 A oraz spodziewanego obciążenia. Po zamontowaniu sprawdzić poprawność działania mechanizmu oraz widoczną przerwę izolacyjną w stanie wyłączenia.

FAQ

• Czy rozłącznik VBF01 ma funkcję izolacyjną? Tak, urządzenie zostało zaprojektowane jako odłącznik – w położeniu OFF zapewnia widoczną przerwę między stykami, co gwarantuje bezpieczne odłączenie obwodu.
• Jaki jest prąd znamionowy rozłącznika? Prąd znamionowy wynosi 20 A – pozwala na bezpieczne stosowanie w obwodach o obciążeniu do 20 A w sieciach AC i DC.
• Czy rozłącznik nadaje się do prądu stałego? Tak, jest przystosowany zarówno do prądu przemiennego (AC), jak i stałego (DC), co rozszerza zakres jego zastosowań.
