Rozłącznik główny na drzwi TeSys VARIO 32A TeSys | VBF1 Schneider Electric

Opis i Kluczowe Cechy

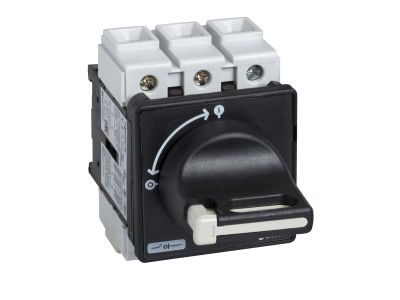

Rozłącznik główny na drzwi TeSys Vario VBF1 firmy Schneider Electric to 3-biegunowe urządzenie przeznaczone do przełączania silników o mocy do 11 kW przy 400 V AC w kategorii AC-23. Prąd znamionowy 32 A przy napięciu 690 V gwarantuje bezpieczną pracę w wymagających obwodach przemysłowych. Zestaw zawiera korpus rozłącznika V1 oraz czarny uchwyt z płytą czołową 60×60 mm (KAF1PZ) do montażu na drzwiach. Stopień ochrony IP65 zapewnia odporność na kurz i wilgoć.

• Prąd znamionowy 32 A przy napięciu 690 V: Umożliwia bezpieczne odłączanie obciążeń w instalacjach przemysłowych bez ryzyka przegrzania styków.
• Kategoria AC-23 (11 kW przy 400 V): Przeznaczony do przełączania silników indukcyjnych oraz innych obciążeń o wysokim prądzie rozruchowym.
• Stopień ochrony IP65: Odporność na pył i strumienie wody – idealny do montażu na zewnątrz szafy.
• Uchwyt zamykany na kłódkę (do 3 kłódek): Zapewnia blokadę w pozycji wyłączonej, uniemożliwiając nieautoryzowane włączenie.
• Montaż na drzwiach (4 śruby mocujące): Ułatwia dostęp i obsługę bez konieczności otwierania osłony.

Zgodność z Normami

Rozłącznik VBF1 posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC, EAC oraz certyfikaty morskie. Produkt spełnia wymogi programu Green Premium (zgodność z RoHS/REACh).

Zastosowanie

Rozłącznik główny TeSys Vario VBF1 znajduje zastosowanie w instalacjach przemysłowych i budynkach komercyjnych jako bezpieczne urządzenie odłączające zasilanie. Przeznaczony jest do sterowania i odłączania silników, a także jako główny wyłącznik bezpieczeństwa.

• Główny wyłącznik bezpieczeństwa dla maszyn i urządzeń produkcyjnych
• Odłączanie silników indukcyjnych o mocy do 11 kW (AC-23)
• Rozłączanie obwodów w rozdzielnicach głównych i podrozdzielnicach
• Automatyka budynkowa – dostępny na zewnątrz szafy dzięki IP65

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do mocowania na drzwiach za pomocą 4 śrub (w zestawie). Należy dokręcać śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 32 A. Po zamontowaniu sprawdzić działanie blokady na kłódkę.

FAQ

• Jaki stopień ochrony ma rozłącznik VBF1? Stopień ochrony wynosi IP65 – urządzenie jest pyłoszczelne i odporne na strumienie wody, co pozwala na montaż na zewnątrz szafy.
• Czy uchwyt można zablokować w pozycji wyłączonej? Tak, uchwyt posiada możliwość zamknięcia na kłódkę (do 3 kłódek, zamawiane oddzielnie), co zapobiega przypadkowemu włączeniu.
• Jakie silniki można odłączać tym rozłącznikiem? Rozłącznik przeznaczony jest do przełączania silników indukcyjnych o mocy do 11 kW przy 400 V AC w kategorii AC-23.
