Rozłącznik główny na drzwi TeSys VARIO 32A TeSys | VBD1 Schneider Electric

Opis i Kluczowe Cechy

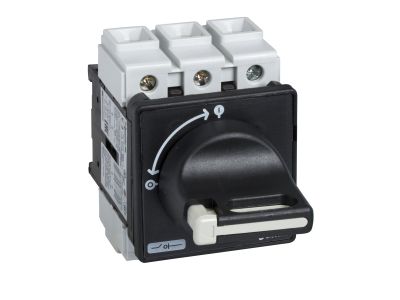

Rozłącznik główny na drzwi TeSys Vario VBD1 firmy Schneider Electric to kompletny aparat 3-biegunowy o prądzie znamionowym 32 A i napięciu 690 V, zaprojektowany do przełączania silników o mocy do 11 kW przy 400 V w kategorii AC-23. Dzięki centralnemu mocowaniu na drzwiach oraz czarnemu uchwytowi z płytą czołową 60×60 mm zapewnia wygodną obsługę i wysoki stopień ochrony IP65 w stanie zamkniętym. Uchwyt umożliwia zablokowanie za pomocą trzech kłódek (zamawianych oddzielnie), co daje pewność bezpiecznego odłączenia zasilania.

• Prąd znamionowy 32 A / napięcie 690 V: Bezpieczna praca w obwodach silnikowych i rozdzielczych o znacznym obciążeniu bez ryzyka przegrzania styków.
• Kategoria AC-23, moc silnika do 11 kW @ 400 V: Przeznaczony do częstego łączenia i odłączania silników oraz obciążeń indukcyjnych w warunkach przemysłowych.
• Stopień ochrony IP65 (po zamontowaniu na drzwiach): Skuteczna ochrona przed wnikaniem pyłu i wody – idealny do pracy w trudnych warunkach środowiskowych.
• Uchwyt zamykany na 3 kłódki (kłódki nie są dołączone): Możliwość blokady w pozycji wyłączonej, co uniemożliwia przypadkowe załączenie podczas prac konserwacyjnych.
• Centralne mocowanie na drzwiach: Łatwy montaż i estetyczny wygląd płyty czołowej, a jednocześnie zachowanie pełnej szczelności obudowy.

Zgodność z Normami

Produkt posiada certyfikaty IEC, UL, CSA, CCC, EAC oraz certyfikaty morskie, co potwierdza jego zgodność z wymaganiami międzynarodowymi i bezpieczeństwo użytkowania w różnych regionach. Dodatkowo spełnia wymogi programu Green Premium (zgodność z RoHS i REACh), gwarantując przejrzystość w zakresie wpływu na środowisko oraz niską emisję CO₂.

Zastosowanie

Rozłącznik główny VBD1 przeznaczony jest do bezpiecznego odłączania zasilania w maszynach, szafach sterowniczych i instalacjach przemysłowych. Dzięki parametrom AC-23 doskonale sprawdza się przy przełączaniu silników.

• Rola głównego wyłącznika w szafie sterowniczej – umożliwia szybkie i bezpieczne odcięcie napięcia w całej instalacji.
• Bezpieczne odłączanie maszyn podczas prac serwisowych lub konserwacyjnych – blokada uchwytu na kłódkę zapobiega ponownemu załączeniu.
• Przełączanie silników trójfazowych o mocy do 11 kW (np. napędy wentylatorów, pomp, kompresorów) w trybie AC-23.
• Automatyka budynkowa i przemysłowa – jako rozłącznik bezpieczeństwa w obwodach sterowania i zasilania.

Wskazówki Montażowe

Montaż rozłącznika VBD1 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Aparat przeznaczony jest do centralnego montażu na płycie czołowej drzwi rozdzielnicy (otwór montażowy zgodny z dokumentacją producenta). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Moment dokręcania śrub mocujących oraz przekrój przyłączanych przewodów dobrać zgodnie z danymi katalogowymi i obowiązującymi normami (nie przekraczać prądu znamionowego 32 A). Uchwyt zamknąć w pozycji „OFF” i zablokować kłódkami, jeśli wymagane jest odłączenie na czas pracy.

FAQ

• Czy rozłącznik można zamontować na drzwiach niezależnie od grubości blachy? Rozłącznik VBD1 jest przystosowany do centralnego mocowania na drzwiach o standardowej grubości (szczegóły w instrukcji montażu). Należy upewnić się, że otwór montażowy i przestrzeń za drzwiami pozwalają na swobodne działanie mechanizmu.
• Jaki stopień ochrony IP obowiązuje po zamontowaniu? Po poprawnym montażu na drzwiach rozłącznik zapewnia stopień ochrony IP65 – szczelność przed pyłem i strugami wody. Sam aparat w stanie otwartym może mieć niższy IP, dlatego montaż w rozdzielnicy jest kluczowy dla zachowania tej wartości.
• Czy uchwyt można zablokować kłódką, aby uniemożliwić włączenie? Tak, uchwyt wyposażono w otwory umożliwiające założenie do trzech kłódek o średnicy do 6 mm (kłódki nie są dołączone do zestawu). Blokada w pozycji wyłączonej uniemożliwia przypadkowe załączenie przez osoby nieupoważnione.
