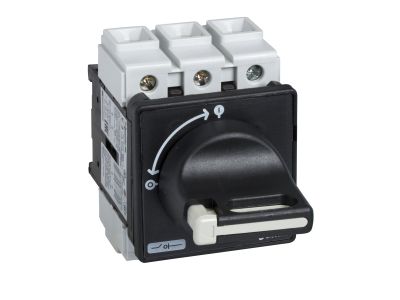

Rozłącznik główny na drzwi TeSys VARIO 25A TeSys | VBD0 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik główny na drzwi TeSys VARIO VBD0 firmy Schneider Electric to urządzenie przeznaczone do bezpiecznego odłączania obwodów podczas prac konserwacyjnych. Wyposażony w 3 styki normalnie otwarte (NO) i przystosowany do prądu 25 A, umożliwia izolację obwodów prądu przemiennego i stałego (AC/DC). Bezpośrednia dźwignia napędu obrotowego zapewnia pewne i szybkie sterowanie, a czarny uchwyt ułatwia identyfikację.

• Prąd znamionowy 25 A: Umożliwia bezpieczną izolację obwodów o umiarkowanym obciążeniu, redukując ryzyko przeciążeń podczas konserwacji.
• 3 styki NO (normalnie otwarte): Zapewniają jednoczesne rozłączanie trzech biegunów, co gwarantuje pełną separację obwodu.
• Funkcja izolacyjna: Urządzenie spełnia wymagania dla rozłączników izolacyjnych, umożliwiając bezpieczne odłączenie napięcia w strefie pracy.
• Obsługa AC i DC: Przeznaczony do obwodów prądu przemiennego i stałego, zwiększa wszechstronność zastosowań.
• Montaż bezpośredni na drzwiach: Krótka droga napędu (bezpośrednia dźwignia obrotowa) ułatwia instalację w panelach sterowniczych i rozdzielnicach.

Zgodność z Normami

Rozłącznik TeSys VARIO VBD0 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Jako element gamy TeSys spełnia rygorystyczne wymagania dotyczące łączeniowej aparatury rozdzielczej i sterowniczej.

Zastosowanie

Rozłącznik główny na drzwi sprawdza się w aplikacjach wymagających bezpiecznej izolacji obwodu przed rozpoczęciem prac serwisowych lub konserwacyjnych. Oto typowe scenariusze użycia:

• Odłączanie zasilania maszyn i urządzeń przemysłowych w celu przeprowadzenia przeglądów lub napraw.
• Realizacja funkcji wyłącznika głównego w rozdzielnicach sterowniczych – umożliwia bezpieczne odcięcie napięcia w strefie roboczej.
• Stosowanie w obwodach automatyki budynkowej, gdzie wymagana jest izolacja galwaniczna sekcji zasilającej.
• Jako element systemów konserwacji zapobiegawczej – ułatwia szybkie i bezpieczne odłączenie odbiorników bez konieczności demontażu przewodów.

Wskazówki Montażowe

Montaż rozłącznika VBD0 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie przeznaczone jest do montażu w wycięciu drzwi rozdzielnicy – postępuj zgodnie z rysunkiem wymiarowym w dokumentacji producenta. Moment dokręcania śrub mocujących oraz przekrój przyłączonych przewodów dobierz zgodnie z zaleceniami producenta, uwzględniając prąd 25 A i charakter obciążenia. Pamiętaj o zastosowaniu odpowiednich zabezpieczeń nadprądowych w obwodzie.

FAQ

• Czy rozłącznik VBD0 nadaje się do pracy w obwodach prądu stałego? Tak, urządzenie jest przystosowane zarówno do prądu przemiennego (AC), jak i stałego (DC). W obwodach DC należy jednak uwzględnić większe wymagania dotyczące gaszenia łuku – stosuj się do zaleceń producenta.
• Jaki jest stopień ochrony tego rozłącznika? W dostarczonych danych nie podano konkretnego stopnia IP. Standardowo aparatura montowana na drzwiach rozdzielnicy osiąga ochronę IP40 lub wyższą w zależności od uszczelnienia płyty czołowej. Sprawdź dokumentację techniczną swojego modelu.
• Czy styki są zwierne (NO) czy rozwierne? Rozłącznik VBD0 posiada 3 styki normalnie otwarte (NO). Oznacza to, że w stanie spoczynku styki są rozwarte, a obwód jest odłączony. Po przekręceniu dźwigni styki zwierają się, podając napięcie.
