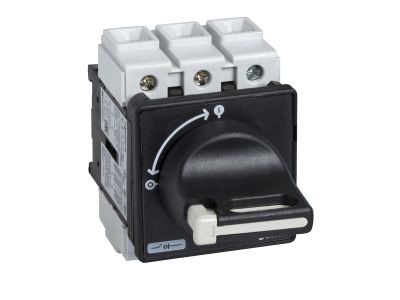

Rozłącznik głowny na drzwi TeSys VARIO 12A TeSys | VBD02 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik główny na drzwi VBD02 z gamy TeSys VARIO to urządzenie 3NO o prądzie znamionowym 12 A, przystosowane do pracy w sieciach prądu przemiennego i stałego. Dzięki funkcji izolacyjnej umożliwia bezpieczne odłączanie obwodu podczas prac konserwacyjnych i serwisowych. Bezpośrednie mocowanie dźwigni napędu obrotowego ułatwia montaż na drzwiach szafy sterowniczej.

• Prąd znamionowy 12 A: bezpieczna praca w obwodach o umiarkowanym obciążeniu, odpowiedni do sterowania maszynami i urządzeniami przemysłowymi.
• Konfiguracja styków 3 NO: trzy niezależne normalnie otwarte styki umożliwiają jednoczesne przełączanie trzech faz lub oddzielnych obwodów.
• Funkcja izolacyjna: zapewnia widoczną przerwę w obwodzie, co jest kluczowe dla bezpieczeństwa podczas prac konserwacyjnych i przeglądów.
• Praca w AC i DC: uniwersalne zastosowanie w obwodach prądu przemiennego i stałego – jeden produkt do różnych instalacji.
• Bezpośrednie mocowanie dźwigni napędu obrotowego: łatwy i szybki montaż na drzwiach szafy, ergonomiczny czarny uchwyt ułatwia obsługę.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dla sprzętu niskiego napięcia i posiada certyfikat CE. Przeznaczone jest do stosowania w instalacjach przemysłowych i komercyjnych zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Rozłącznik główny VBD02 z serii TeSys VARIO jest dedykowany do szaf sterowniczych i rozdzielnic, szczególnie w obszarach wymagających konserwacji zapobiegawczej i szybkiego odłączania zasilania.

• Odłączanie zasilania maszyn podczas przeglądów i napraw serwisowych.
• Główny wyłącznik w obwodach oświetlenia przemysłowego i sterowania.
• Bezpieczne izolowanie obwodów sterowniczych w szafach PLC i automatyce.
• Stosowanie w systemach automatyki budynkowej jako rozłącznik główny.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie mocować bezpośrednio na drzwiach szafy za pomocą dźwigni napędu obrotowego. Przekroje przewodów dobrać odpowiednio do prądu 12 A. Momenty dokręcania śrub stosować zgodnie z dokumentacją producenta.

FAQ

• Czy rozłącznik ma funkcję izolacyjną? Tak, urządzenie pełni funkcję rozłącznika izolacyjnego, co potwierdza jego specyfikacja techniczna.
• Jaki jest tryb pracy styków? Styki są normalnie otwarte (NO) – zwierają się po ustawieniu dźwigni w pozycji włączenia.
• Czy rozłącznik może pracować w obwodach prądu stałego? Tak, jest przystosowany do pracy zarówno w sieci prądu przemiennego (AC), jak i stałego (DC).
