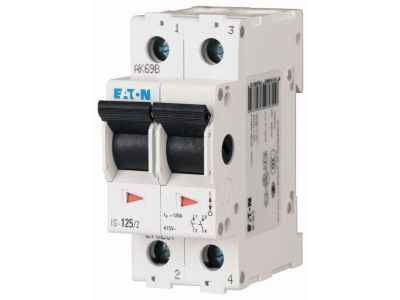

Rozłącznik główny izolacyjny 2-bieg. 125A, IS-125/2 | 276287 Eaton

Alternatywny kod produktu: IS-125/2

Opis i Kluczowe Cechy

Rozłącznik główny izolacyjny 2-biegunowy o prądzie 125 A (symbol IS-125/2, nr katalogowy 276287) przeznaczony do bezpiecznego odłączania napięcia w obwodach elektrycznych. Dzięki funkcji izolacyjnej oraz aktywacji skokowej zapewnia pewne i szybkie rozwieranie styków, co chroni instalację i operatora. Uchwyt kciukowy w kolorze czarnym ułatwia obsługę, a przekrój zacisku 50 mm² pozwala na przyłączenie przewodów o dużym przekroju.

• Prąd znamionowy 125 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• 2 bieguny: Odłącza jednocześnie oba przewody fazowe (L1, L2), zapewniając pełną izolację obwodu.
• Funkcja izolacyjna: Gwarantuje bezpieczne odłączenie napięcia w stanie otwarcia – zgodnie z wymaganiami normy dla wyłączników izolacyjnych.
• Aktywacja skokowa: Mechanizm szybkiego załączania/wyłączania minimalizuje czas łuku elektrycznego i zwiększa trwałość styków.
• Przekrój zacisku 50 mm²: Umożliwia łatwe i pewne przyłączenie przewodów o dużym przekroju, typowych w instalacach przemysłowych i rozdzielnicach głównych.
• Kompatybilność z szynami zbiorczymi Xpole: Przy zastosowaniu dedykowanego zacisku szczękowego można łączyć rozłącznik z wyłącznikami zabezpieczającymi Xpole za pomocą standardowych szyn widełkowych.

Zgodność z Normami

Rozłącznik IS-125/2 jest zgodny z normą IEC/EN 60947-3 dotyczącą łączników izolacyjnych i rozłączników. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa obowiązujących na rynku europejskim.

Zastosowanie

Rozłącznik główny izolacyjny znajduje zastosowanie w rozdzielnicach głównych oraz podrozdzielnicach, gdzie wymagane jest bezpieczne odcięcie zasilania w celu serwisowania lub awaryjnego wyłączenia obwodu.

• Odłącznik główny w rozdzielnicy budynkowej – umożliwia bezpieczne odcięcie zasilania całej instalacji.
• Serwisowanie maszyn i urządzeń przemysłowych – gwarantuje widoczną przerwę w obwodzie podczas prac konserwacyjnych.
• Zabezpieczenie obwodów przed przypadkowym załączeniem – funkcja izolacyjna uniemożliwia ponowne zamknięcie bez celowego działania operatora.
• Integracja z wyłącznikami zabezpieczającymi Xpole – tworzy spójny system rozłączania i ochrony w rozdzielnicy.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami do prądu 125 A. Zaciski dokręcać momentem podanym w dokumentacji producenta (brak w danych wejściowych – zaleca się użycie momentu z instrukcji dołączonej do produktu). Połączenia z szynami zbiorczymi Xpole wykonać przy użyciu zalecanego zacisku szczękowego i standardowych szyn widełkowych.

FAQ

• Czy rozłącznik jest podświetlany? Nie, uchwyt kciukowy jest czarny i nie zawiera elementów podświetlających. Stan załączenia/wyłączenia można ocenić wizualnie na podstawie położenia uchwytu.
• Jaki jest stopień ochrony rozłącznika? Producent nie podaje konkretnego stopnia IP dla samego rozłącznika. Standardowo dla aparatury instalowanej wewnątrz rozdzielnicy przyjmuje się ochronę IP20, co oznacza, że produkt jest chroniony przed ciałami stałymi o średnicy powyżej 12 mm (np. palce) – jednak ostateczna ochrona zależy od klasy rozdzielnicy.
• Jaki jest tryb pracy styków? Styk jest typu izolacyjnego (odpowiedni do odłączania napięcia), a mechanizm aktywacji skokowej zapewnia szybkie rozwieranie i zwieranie. Nie jest to styk przewidziany do częstego łączenia pod obciążeniem – przeznaczony głównie do rzadkich operacji odłączania.
