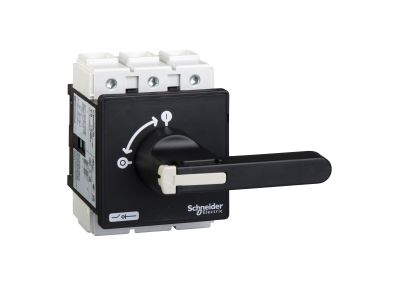

Rozłącznik główny drzwiowy TeSys VARIO 125A TeSys | VBF5 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik główny drzwiowy TeSys VARIO VBF5 od Schneider Electric to kompletne, 3-biegunowe urządzenie o prądzie znamionowym 125 A i napięciu 690 V, przeznaczone do bezpiecznego odłączania obwodów elektrycznych. Zintegrowany czarny uchwyt z płytą czołową KAF3PZ (90×90 mm) zapewnia stopień ochrony IP65 na drzwiach rozdzielnicy, co umożliwia pracę w środowiskach narażonych na pył i wilgoć. Rozłącznik pozwala na przełączanie silników o mocy do 37 kW przy 400 V AC w kategorii AC-23, co czyni go niezawodnym rozwiązaniem jako wyłącznik główny maszyn i instalacji przemysłowych.

• Prąd znamionowy 125 A: zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 V: umożliwia stosowanie w instalacjach o podwyższonym napięciu, w tym w sieciach trójfazowych.
• Kategoria AC-23 (37 kW przy 400 V): dedykowana do częstego łączenia silników klatkowych – wysoka odporność na prądy rozruchowe.
• Stopień ochrony IP65 na płycie czołowej: uszczelniony uchwyt i płyta montowana na drzwiach chronią wnętrze rozdzielnicy przed wilgocią i zanieczyszczeniami.
• Uchwyt zamykany na 3 kłódki (akcesoria oddzielne): umożliwia blokadę w pozycji OFF, zwiększając bezpieczeństwo podczas prac serwisowych.
• Kompletne urządzenie (korpus V5 + uchwyt KAF3PZ): gotowe do montażu na drzwiach – oszczędność czasu instalacji i pewność dopasowania.

Zgodność z Normami

Rozłącznik posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC, EAC oraz certyfikaty morskie. Produkt należy do programu Green Premium firmy Schneider Electric, gwarantującego zgodność z przepisami RoHS i REACH, przejrzystość wpływu na środowisko oraz niską emisję CO2.

Zastosowanie

Rozłącznik główny VBF5 został zaprojektowany jako główny wyłącznik odcinający zasilanie w maszynach, szafach sterowniczych i liniach produkcyjnych. Sprawdza się w obwodach silnikowych oraz jako środek odłączenia obciążenia w instalacjach przemysłowych.

• Główny rozłącznik odcinający zasilanie maszyn i urządzeń przemysłowych – bezpieczne odłączenie podczas konserwacji.
• Przełączanie silników klatkowych o mocy do 37 kW (AC-23) – sterowanie napędami w pompach, wentylatorach, sprężarkach.
• Rozłącznik drzwiowy w szafach sterowniczych z dostępem dla operatora – montaż w drzwiach zewnętrznych z IP65.
• Zastosowanie w instalacjach o podwyższonych wymaganiach środowiskowych – odporność na pył i wilgoć dzięki IP65.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na drzwiach rozdzielnicy za pomocą czterech śrub mocujących (w komplecie z uchwytem). Momenty dokręcania oraz dopuszczalne przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Uchwyt umożliwia zablokowanie w pozycji OFF przy użyciu kłódek (do 3 sztuk, zamawianych oddzielnie). Przed pierwszym włączeniem sprawdzić poprawność połączeń i działanie mechanizmu odłączającego.

FAQ

• Czy rozłącznik ma podświetlenie lub sygnalizację LED? Nie – w standardowym wyposażeniu brak podświetlenia. Uchwyt jest jednolicie czarny, bez elementów sygnalizacji. W razie potrzeby można zastosować zewnętrzne lampki kontrolne.
• Jaki stopień ochrony ma płyta czołowa po zamontowaniu na drzwiach? Stopień ochrony to IP65 – uchwyt z płytą KAF3PZ jest uszczelniony i zapewnia szczelność przed pyłem oraz strugami wody.
• Czy rozłącznik może pracować w trybie ciągłym jako łącznik rozłączający obciążenie? Tak – VBF5 jest przeznaczony do rozłączania obwodów pod obciążeniem w kategorii AC-23 dla silników. Zapewnia bezpieczne odcięcie prądu roboczego, jednak nie służy do częstego łączenia w cyklach krótkich (np. sterowanie impulsowe).
