Rozłącznik główny bezpieczeństwa na drzwi TeSys MINI VARIO 12A TeSys | VCDN12 Schneider Electric

Opis i Kluczowe Cechy

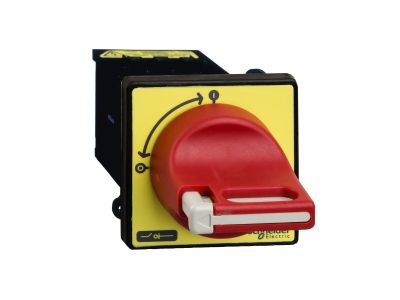

Rozłącznik główny bezpieczeństwa TeSys MINI VARIO o numerze katalogowym VCDN12 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 12A oraz napięciem łączeniowym do 690V AC, co pozwala na efektywne i bezpieczne zarządzanie obwodami mocy. Jest to kompletny aparat składający się z korpusu rozłącznika VN12 oraz ergonomicznego, czerwonego uchwytu z żółtą płytą czołową o wymiarach 60x60mm (model KCD1PZ), co ułatwia szybką identyfikację urządzenia jako wyłącznika awaryjnego.

• Wysoka zdolność łączeniowa: Możliwość przełączania silników o mocy do 4kW przy napięciu 400V w kategorii użytkowania AC-23, co czyni go idealnym do sterowania napędami.
• Bezpieczeństwo mechaniczne: Uchwyt posiada funkcję blokady na kłódkę (możliwość założenia do 3 kłódek jednocześnie), co zapobiega nieautoryzowanemu załączeniu zasilania podczas prac serwisowych (LOTO - Lockout/Tagout).
• Szczelność obudowy: Centralne mocowanie na drzwiach zapewnia stopień ochrony IP65, chroniąc wnętrze szafy sterowniczej przed pyłem i strumieniami wody.
• Kompaktowa budowa: Seria MINI VARIO pozwala na oszczędność miejsca wewnątrz rozdzielnicy przy zachowaniu pełnej funkcjonalności rozłącznika izolacyjnego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje jego niezawodność w najtrudniejszych warunkach eksploatacyjnych. Rozłącznik spełnia wymagania norm IEC, co potwierdza jego parametry elektryczne i mechaniczne. Posiada również certyfikację UL oraz CSA, umożliwiając jego stosowanie na rynkach Ameryki Północnej. Urządzenie jest w pełni zgodne z ekologiczną strategią Green Premium, co oznacza pełną transparentność w zakresie substancji niebezpiecznych (zgodność z dyrektywami RoHS i rozporządzeniem REACh) oraz dbałość o niski ślad węglowy w całym cyklu życia produktu.

Zastosowanie

Rozłącznik VCDN12 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz budowy maszyn. Jako rozłącznik główny i wyłącznik bezpieczeństwa, jest kluczowym elementem systemów sterowania, gdzie wymagane jest pewne odcięcie zasilania w sytuacjach awaryjnych. Idealnie sprawdza się w:

• Układach zasilania silników elektrycznych o małej i średniej mocy.
• Szafach sterowniczych maszyn produkcyjnych wymagających montażu aparatury na elewacji.
• Instalacjach wentylacyjnych i klimatyzacyjnych (HVAC) jako lokalny izolator serwisowy.
• Systemach przenośników i linii montażowych, gdzie bezpieczeństwo operatora jest priorytetem.

Wskazówki Montażowe

Montaż rozłącznika TeSys MINI VARIO jest intuicyjny dzięki systemowi centralnego mocowania na drzwiach obudowy. Aby zapewnić długotrwałą i bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Otworowanie: Należy przygotować otwór w drzwiach szafy zgodnie z szablonem dla uchwytu KCD1PZ (60x60mm), dbając o osiowość względem korpusu VN12.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby uniknąć przegrzewania się styków przy prądzie znamionowym 12A.
• Uszczelnienie: Podczas montażu należy upewnić się, że uszczelka pod uchwytem przylega płasko do powierzchni drzwi, co gwarantuje zachowanie stopnia ochrony IP65.
• Okablowanie: Przewody o odpowiednim przekroju powinny być starannie ułożone, aby nie wywierały nadmiernych naprężeń mechanicznych na korpus rozłącznika.

FAQ

1. Czy kłódki są dołączone do zestawu?
Nie, uchwyt umożliwia zablokowanie do 3 kłódek, jednak należy je zamówić oddzielnie, dopasowując średnicę pałąka do otworów w blokadzie.

2. Czy rozłącznik VCDN12 może pracować jako wyłącznik awaryjny?
Tak, dzięki czerwonej rączce na żółtym tle spełnia on wymagania wizualne i funkcjonalne dla urządzeń zatrzymania awaryjnego.

3. Co oznacza kategoria AC-23 dla tego modelu?
Kategoria AC-23 oznacza, że rozłącznik jest przystosowany do łączenia obciążeń silnikowych lub innych obciążeń o charakterze indukcyjnym, co wiąże się z możliwością przerywania prądów rozruchowych.

4. Czy produkt jest przyjazny dla środowiska?
Tak, produkt posiada etykietę Green Premium, co potwierdza minimalny wpływ na środowisko oraz dostępność profilu ekologicznego (PEP) i instrukcji dotyczących utylizacji (EoLI).
