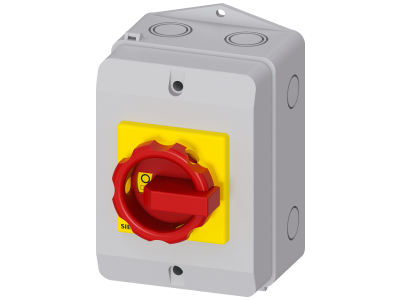

Rozłącznik główny, awaryjny 4-biegunowy zacisk PE, 9,5kW/AC23A, 7,5kW/AC-3, 25A/AC-21A | 3LD2164-1TC53 Siemens

Alternatywny kod produktu: 3LD21641TC53

Opis i Kluczowe Cechy

Rozłącznik główny i awaryjny 4‑biegunowy zintegrowany z zaciskiem ochronnym PE, oznaczony symbolem 3LD2164‑1TC53. Urządzenie przystosowane do pracy w kategoriach użytkowania AC‑21A (prąd 25 A) oraz AC‑23A (moc 9,5 kW) i AC‑3 (moc 7,5 kW), co gwarantuje niezawodne łączenie obwodów rezystancyjnych, indukcyjnych oraz silnikowych. Konstrukcja czterobiegunowa umożliwia bezpieczne odłączanie wszystkich przewodów fazowych, a dodatkowy zacisk PE podnosi poziom ochrony przeciwporażeniowej.

• 25 A / AC‑21A: Pewne przewodzenie i wyłączanie prądów znamionowych w obwodach o charakterze rezystancyjnym i lekko indukcyjnym, np. w ogrzewaniu elektrycznym.
• 9,5 kW / AC‑23A: Sprawne odłączanie silników i obciążeń indukcyjnych przy pełnym prądzie – idealne do roli wyłącznika głównego maszyn.
• 7,5 kW / AC‑3: Bezpieczna praca w układach rozruchu i zatrzymania silników klatkowych, gdzie występują podwyższone prądy rozruchowe.
• 4‑biegunowy + zacisk PE: Rozłączanie wszystkich faz oraz trwałe przyłączenie przewodu ochronnego – konstrukcja spełniająca wymogi wyłącznika głównego w instalacjach TN‑S.
• Funkcja wyłącznika awaryjnego: Mechanizm szybkiego wyzwalania umożliwia natychmiastowe odcięcie napięcia w sytuacjach zagrożenia.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE, co potwierdza jego niezawodność i przydatność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Rozłącznik 3LD2164‑1TC53 sprawdza się wszędzie tam, gdzie wymagane jest odłączanie napięcia dla celów serwisowych, awaryjnych lub przełączanie obwodów silnikowych. Dzięki czterem biegunom i zaciskowi PE może pracować także w układach z oddzielnym przewodem ochronnym.

• Wyłącznik główny w rozdzielnicach przemysłowych i budynkowych – umożliwia odcięcie zasilania całej instalacji lub jej części.
• Wyłącznik awaryjny (emergency stop) w maszynach, urządzeniach produkcyjnych i liniach technologicznych.
• Sterowanie silnikami elektrycznymi o mocy do 7,5 kW (AC‑3) oraz obciążeniami rezystancyjno‑indukcyjnymi do 9,5 kW (AC‑23A).
• Odłączanie obwodów trójfazowych z dodatkowym zaciskiem PE – idealne w rozdzielnicach typu TN‑S.

Wskazówki Montażowe

Montaż i demontaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Rozłącznik przystosowany jest do mocowania na szynie TH35 (DIN). Przed przyłączeniem przewodów należy sprawdzić ich przekrój poprzeczny – musi być odpowiedni do obciążenia prądowego (maks. 25 A) oraz moment dokręcający zacisków według dokumentacji producenta. W przypadku stosowania w roli wyłącznika awaryjnego wymagane jest oznakowanie dźwigni napędu w kolorze żółto‑czerwonym.

FAQ

• Czy rozłącznik nadaje się do wyłączania awaryjnego maszyn? Tak, konstrukcja mechanizmu szybkiego wyzwalania i kategorie użytkowania AC‑23A/AC‑3 czynią go odpowiednim do roli wyłącznika awaryjnego w środowisku przemysłowym.
• Jaki jest stopień ochrony IP tego rozłącznika? W dostarczonych danych producent nie podał stopnia IP. Dla aparatury modułowej montowanej wewnątrz rozdzielnic typowy stopień to IP20 – dla uzyskania pewnych informacji zalecamy sprawdzenie oryginalnej karty katalogowej.
• Jakie kategorie użytkowania obsługuje urządzenie? Rozłącznik pracuje w kategoriach AC‑21A (prąd 25 A), AC‑23A (moc 9,5 kW) oraz AC‑3 (moc 7,5 kW), co obejmuje obciążenia rezystancyjne, indukcyjne oraz silnikowe.
