Rozłącznik główny, awaryjny 4-biegunowy zacisk PE, 9,5kW/AC23A, 7,5kW/AC-3, 25A/AC-21A | 3LD2164-1TC51 Siemens

Alternatywny kod produktu: 3LD21641TC51

Opis i Kluczowe Cechy

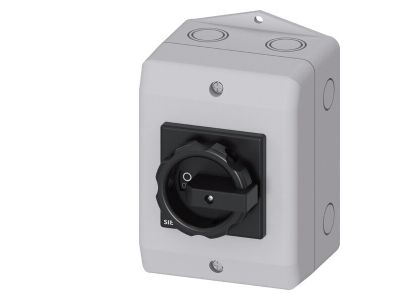

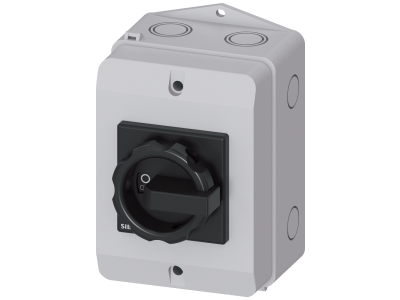

Siemens 3LD2164-1TC51 to rozłącznik główny awaryjny 4-biegunowy przeznaczony do łączenia obwodów głównych i pomocniczych oraz załączania silników indukcyjnych. Prąd znamionowy 25A w kategorii AC-21A gwarantuje bezpieczne odłączanie obciążeń, a moc 9,5kW w AC-23A (7,5kW w AC-3) umożliwia sterowanie silnikami. Czarny napęd obrotowy z blokadą w pozycji 0 na 3 kłódki zapewnia bezpieczeństwo podczas prac konserwacyjnych. Obudowa z tworzywa sztucznego łączy trwałość z ergonomią obsługi.

• Prąd znamionowy 25A (AC-21A): bezpieczne odłączanie obwodów głównych i pomocniczych bez ryzyka przeciążenia styków.
• Moc 9,5kW (AC-23A) / 7,5kW (AC-3): zdolność do załączania silników indukcyjnych – idealny do sterowania maszynami.
• 4 bieguny (3L + N) z zaciskiem PE: kompatybilność z instalacjami trójfazowymi i pełna ochrona przewodu ochronnego.
• Blokada napędu w pozycji 0 na 3 kłódki: zabezpieczenie przed przypadkowym załączeniem podczas serwisu – zgodne z wymogami BHP.
• Obudowa z tworzywa, czarny napęd obrotowy: wytrzymałość mechaniczna i czytelna identyfikacja pozycji wyłącznika.

Zgodność z Normami

Rozłącznik został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw europejskich. Produkt jest przeznaczony do stosowania w instalacjach zgodnych z normami IEC/EN (szczegółowe numery norm dostępne w karcie katalogowej producenta).

Zastosowanie

Rozłącznik główny awaryjny Siemens 3LD2164-1TC51 znajduje zastosowanie w przemysłowych i budynkowych instalacjach elektrycznych jako główny wyłącznik bezpieczeństwa oraz element sterowania obciążeniami silnikowymi.

• Odłączanie obwodów głównych i pomocniczych w rozdzielnicach niskiego napięcia.
• Załączanie i odłączanie silników indukcyjnych o mocy do 7,5kW (AC-3) – idealny do maszyn i urządzeń produkcyjnych.
• Realizacja funkcji wyłącznika głównego w tablicach rozdzielczych z możliwością blokady w pozycji wyłączonej.
• Bezpieczne odłączanie obciążeń podczas prac konserwacyjnych i naprawczych – zgodnie z wymogami norm dotyczących bezpieczeństwa.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 25A. Moment dokręcania połączeń śrubowych – zgodnie z dokumentacją techniczną producenta. Blokadę w pozycji 0 należy stosować każdorazowo podczas prac serwisowych.

FAQ

• Czy rozłącznik posiada podświetlenie sygnalizujące stan? Nie, ten model nie jest wyposażony w podświetlenie. Sygnalizację stanu można zrealizować za pomocą zewnętrznych modułów kontrolnych lub czujników.
• Jaki stopień ochrony IP ma rozłącznik? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic – typowy stopień ochrony to IP20. Dokładne dane należy zweryfikować w karcie katalogowej Siemens.
• Czy rozłącznik nadaje się do częstego łączenia, np. jako stycznik? Rozłącznik został zaprojektowany do pracy ciągłej (kategoria AC-21A) oraz do załączania silników (AC-23A). Nie jest przeznaczony do częstych łączeń jak stycznik – stosuj go tam, gdzie wymagana jest głównie funkcja odłączania bezpieczeństwa.
