Rozłącznik izolacyjny SENTRON wyłącznik awaryjny, 4 bieg., Iu: 25 A | 3LD2103-1TL53 Siemens

Alternatywny kod produktu: 3LD21031TL53

Opis i Kluczowe Cechy

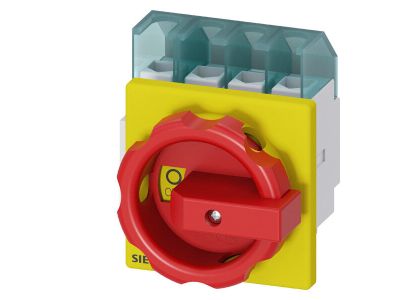

Rozłącznik izolacyjny SENTRON Siemens 3LD2103-1TL53 to 4-biegunowy wyłącznik awaryjny o prądzie znamionowym użytkowym Iu wynoszącym 25 A. Przeznaczony do bezpiecznego odłączania napięcia w obwodach głównych i pomocniczych, a także do załączania silników indukcyjnych i innych odbiorników podczas prac konserwacyjnych i naprawczych. Urządzenie wyposażone w żółto-czerwony napęd obrotowy oraz blokadę w pozycji 0, umożliwiającą zabezpieczenie przed przypadkowym załączeniem.

• Prąd znamionowy użytkowy Iu 25 A: Odpowiedni do obwodów o umiarkowanym obciążeniu, zapewnia stabilną pracę i bezpieczne odłączanie bez ryzyka przegrzania styków.
• 4 bieguny: Umożliwia jednoczesne rozłączanie wszystkich przewodów fazowych oraz neutralnego (w zależności od konfiguracji), co gwarantuje pełną izolację obwodu.
• Żółto-czerwony napęd obrotowy: Wyraźne oznakowanie zgodne z normami dla wyłączników awaryjnych – szybka identyfikacja i intuicyjna obsługa.
• Blokada w pozycji 0 na 3 kłódki: Zwiększa bezpieczeństwo podczas konserwacji poprzez uniemożliwienie przypadkowego załączenia, nawet gdy prace wykonuje kilka osób.
• Montaż tablicowy na 4 otwory: Prosty i stabilny sposób instalacji w typowych tablicach rozdzielczych oraz szafach sterowniczych.

Zgodność z Normami

Rozłącznik 3LD2103-1TL53 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Konkretne numery norm należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Rozłącznik izolacyjny SENTRON sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia w celach serwisowych, konserwacyjnych lub jako wyłącznik awaryjny. Polecany do zastosowań przemysłowych i komercyjnych.

• Jako główny wyłącznik awaryjny w maszynach, liniach produkcyjnych i instalacjach przemysłowych.
• Do bezpiecznego odłączania napięcia podczas prac montażowych, konserwacyjnych i naprawczych w obwodach głównych i pomocniczych.
• Do załączania i wyłączania silników indukcyjnych oraz innych odbiorników o charakterze rezystancyjnym lub lekko indukcyjnym.
• W rozdzielnicach oraz szafach sterowniczych jako odłącznik izolacyjny dla poszczególnych sekcji instalacji.

Wskazówki Montażowe

Montaż rozłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu tablicowego – należy wykorzystać przewidziane 4 otwory mocujące. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 25 A. Momenty dokręcania śrub zacisków stosować według dokumentacji producenta.

FAQ

• Czy rozłącznik może być używany jako wyłącznik awaryjny? Tak, żółto-czerwony napęd obrotowy oraz możliwość zablokowania w pozycji 0 na 3 kłódki spełniają wymogi dla wyłączników awaryjnych – umożliwia to bezpieczne odcięcie energii i zabezpieczenie przed ponownym załączeniem podczas prac serwisowych.
• Jaki jest stopień ochrony rozłącznika? Producent nie podaje w karcie katalogowej konkretnego stopnia IP – w standardowych warunkach montażu wewnątrz rozdzielnicy wymagana jest ochrona IP20 lub wyższa, zapewniana przez obudowę. W przypadku montażu na zewnątrz należy zastosować dodatkową osłonę.
• Czy rozłącznik można blokować w pozycji 1 (załączony)? Nie, konstrukcja umożliwia blokadę wyłącznie w pozycji 0 (wyłączony). Jest to celowe zabezpieczenie przed przypadkowym załączeniem podczas konserwacji.
