Rozłącznik główny, awaryjny 4-biegunowy 7,5kW/AC23A, 5,5kW/AC-3, 16A/AC-21A | 3LD2030-1TL13 Siemens

Alternatywny kod produktu: 3LD20301TL13

Opis i Kluczowe Cechy

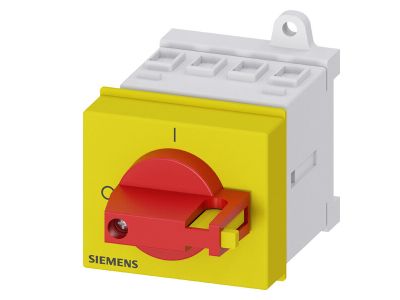

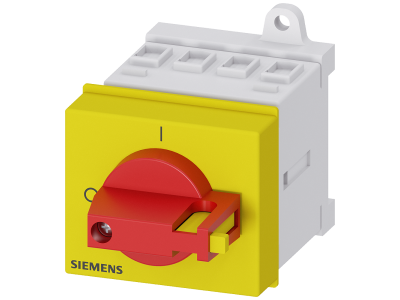

Rozłącznik główny awaryjny 4-biegunowy z serii 3LD, symbol 3LD2030-1TL13, przeznaczony do łączenia obwodów głównych i pomocniczych oraz załączania silników indukcyjnych i innych obciążeń. Oferuje moc 7,5 kW w kategorii AC-23A, 5,5 kW w AC-3 oraz prąd znamionowy 16 A w kategorii AC-21A. Wyposażony w żółto-czerwone pokrętło z możliwością blokady w pozycji 0 na 2 kłódki. Montaż modułowy na szynę 35 mm (TH35) lub 2 śruby.

• Prąd znamionowy 16 A (AC-21A): Bezpieczna praca przy obciążeniach rezystancyjnych i małoindukcyjnych bez ryzyka przegrzania styków.
• Moc 7,5 kW (AC-23A): Umożliwia przełączanie silników indukcyjnych o wysokim prądzie rozruchowym, odpowiednie do ciężkich warunków pracy.
• Moc 5,5 kW (AC-3): Niezawodne sterowanie silnikami klatkowymi w typowych zastosowaniach przemysłowych.
• Blokada w pozycji 0 na 2 kłódki: Zabezpiecza przed przypadkowym załączeniem podczas konserwacji i napraw, zwiększając bezpieczeństwo personelu.
• Montaż na szynę TH35 lub 2 śruby: Elastyczność instalacji w rozdzielnicach modułowych i tradycyjnych.

Zgodność z Normami

Produkt zgodny z wymaganiami norm europejskich (certyfikat CE) oraz standardami DIN dla rozłączników. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z ogólnie przyjętymi przepisami.

Zastosowanie

Rozłącznik główny awaryjny 4-biegunowy sprawdza się w roli wyłącznika głównego w rozdzielnicach przemysłowych i budynkowych, a także jako element bezpieczeństwa w maszynach i urządzeniach.

• Główny wyłącznik zasilania w rozdzielnicach elektrycznych.
• Awaryjne wyłączanie maszyn i urządzeń podczas przestojów serwisowych.
• Rozłączanie silników indukcyjnych o mocy do 7,5 kW (AC-23A) lub 5,5 kW (AC-3).
• Odcinanie obwodów pomocniczych i głównych podczas prac konserwacyjnych i naprawczych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Rozłącznik mocuje się na szynie TH35 (35 mm) lub za pomocą 2 śrub wewnątrz rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Czy rozłącznik ma podświetlenie? Nie, rozłącznik nie jest wyposażony w podświetlenie. Pozycję załączenia/odłączenia wskazuje żółto-czerwone pokrętło.
• Jaki stopień ochrony ma ten rozłącznik? Stopień ochrony nie został określony w dokumentacji produktu. Aparat przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie typowo zapewnia ochronę IP20 (ochrona przed dotknięciem palcem).
• Jaki jest tryb pracy styków? Rozłącznik pracuje w kategoriach użytkowania AC-21A, AC-3 i AC-23A. Nie posiada dodatkowych styków pomocniczych – główne zestyki przełączają obwody 4-biegunowo.
