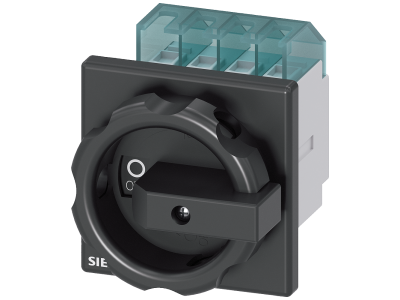

Rozłącznik główny, awaryjny 4-biegunowy 7,5kW /AC23A, 5,5kW/AC-3, 16A/AC-21A | 3LD2003-1TL51 Siemens

Alternatywny kod produktu: 3LD20031TL51

Opis i Kluczowe Cechy

Rozłącznik główny/awaryjny Siemens 3LD2003-1TL51 to 4-biegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów głównych i pomocniczych. Dzięki mocy 7,5 kW w kategorii AC-23A oraz 5,5 kW w AC-3 bezproblemowo obsłuży silniki indukcyjne oraz obciążenia rezystancyjne. Prąd 16 A w kategorii AC-21A gwarantuje stabilną pracę w typowych instalacjach przemysłowych. Możliwość montażu na szynie 35 mm oraz żółto-czerwony napęd obrotowy z blokadą na 3 kłódki zapewniają wysoki poziom bezpieczeństwa podczas konserwacji.

• 4-biegunowy (4P): Odłącza wszystkie przewody fazowe oraz neutralny, zwiększając bezpieczeństwo w instalacjach 3-fazowych.
• Moc 7,5 kW / AC-23A i 5,5 kW / AC-3: Umożliwia załączanie silników indukcyjnych oraz obciążeń mieszanych bez ryzyka uszkodzenia styków.
• Prąd 16 A / AC-21A: Gwarantuje bezpieczną pracę przy obciążeniach rezystancyjnych i mieszanych w obwodach głównych.
• Żółto-czerwony napęd obrotowy z blokadą na 3 kłódki: Wyraźna sygnalizacja pozycji (czerwony – wyłączony, żółty – załączony) oraz uniemożliwienie przypadkowego załączenia podczas prac serwisowych.
• Montaż na płycie lub szynie 35 mm (TH35): Elastyczność instalacji w szafach sterowniczych i rozdzielnicach, zgodnie z preferencjami instalatora.

Zgodność z Normami

Rozłącznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych, zgodnie z wymogami dyrektyw niskonapięciowych.

Zastosowanie

Rozłącznik główny/awaryjny Siemens 3LD2003-1TL51 znajduje zastosowanie w obwodach wymagających bezpiecznego, widocznego odłączania napięcia. Sprawdza się zarówno w szafach sterowniczych, jak i bezpośrednio przy maszynach.

• Jako główny wyłącznik awaryjny w maszynach przemysłowych i urządzeniach technologicznych.
• Do odłączania napięcia w obwodach silników indukcyjnych (kategoria AC-3, AC-23A).
• Jako rozłącznik bezpieczeństwa w szafach sterowniczych, rozdzielnicach i tablicach rozdzielczych.
• Do ręcznego załączania/wyłączania obwodów głównych i pomocniczych podczas prac konserwacyjnych i naprawczych.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Rozłącznik można zamontować na szynie TH35 (35 mm) lub bezpośrednio na płycie. Przekrój przewodów należy dobrać do prądu znamionowego 16 A. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Po montażu zaleca się sprawdzić prawidłowość działania napędu i blokady kłódkowej.

FAQ

• Do jakich kategorii użytkowania jest przeznaczony ten rozłącznik? Rozłącznik obsługuje kategorie AC-21A (obciążenia rezystancyjne i mieszane, 16 A), AC-23A (obciążenia indukcyjne, 7,5 kW) oraz AC-3 (silniki klatkowe, 5,5 kW).
• Czy można go używać jako wyłącznik awaryjny? Tak, zgodnie z nazwą pełną produktu, jest przeznaczony do pracy w funkcji głównego wyłącznika awaryjnego – żółto-czerwony napęd i możliwość blokady w pozycji OFF spełniają wymogi bezpieczeństwa.
• Czy istnieje możliwość zablokowania rozłącznika w pozycji wyłączonej? Tak, napęd posiada uchwyt umożliwiający założenie do 3 kłódek, co uniemożliwia przypadkowe załączenie podczas prac serwisowych.
