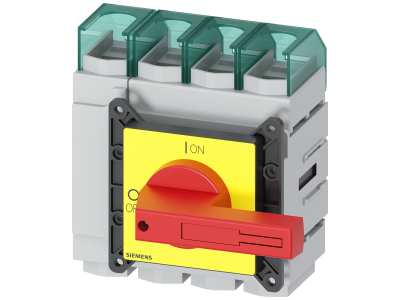

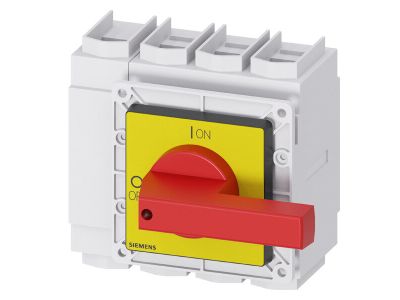

Rozłącznik główny, awaryjny 4-biegunowy 132kW/AC23A, 110kW/AC-3, 250A/ AC-21A | 3LD2405-1TL13 Siemens

Alternatywny kod produktu: 3LD24051TL13

Opis i Kluczowe Cechy

Rozłącznik główny awaryjny 4-biegunowy o symbolu 3LD2405-1TL13 to urządzenie przeznaczone do bezpiecznego odłączania obwodów w warunkach przeciążenia i awaryjnego zatrzymania. Oferuje parametry: moc 132 kW w kategorii AC‑23A, 110 kW w kategorii AC‑3 oraz prąd znamionowy 250 A w kategorii AC‑21A. Konstrukcja czterobiegunowa (3 fazy + N) umożliwia pełne odizolowanie całej instalacji.

• 4-biegunowy (3P+N): umożliwia rozłączanie wszystkich faz i przewodu neutralnego, zapewniając kompletną izolację galwaniczną obwodu.
• Moc 132 kW w kategorii AC‑23A: przystosowany do łączenia i rozłączania obwodów silnikowych o wysokim prądzie rozruchowym – bezpieczna praca przy znacznym obciążeniu.
• Moc 110 kW w kategorii AC‑3: gwarantuje trwałość łączeniową przy bezpośrednim rozruchu silników klatkowych, bez ryzyka przedwczesnego zużycia styków.
• Prąd znamionowy 250 A w kategorii AC‑21A: wysoka obciążalność dla obwodów rezystancyjnych i mieszanych, umożliwiająca stosowanie w rozdzielnicach głównych.
• Funkcja wyłącznika awaryjnego: przeznaczony do szybkiego odcięcia zasilania w sytuacjach zagrożenia, zgodnie z wymaganiami bezpieczeństwa maszyn.

Zgodność z Normami

Rozłącznik spełnia wymagania obowiązujących europejskich norm dla aparatury łączeniowej oraz posiada oznaczenie CE. Ze względu na przeznaczenie jako wyłącznik awaryjny, jest zgodny z dyrektywą maszynową 2006/42/WE.

Zastosowanie

Rozłącznik 3LD2405-1TL13 znajduje zastosowanie w instalacjach przemysłowych i komercyjnych jako główny wyłącznik zasilania oraz awaryjny wyłącznik bezpieczeństwa.

• Odłączanie zasilania maszyn i urządzeń w celach serwisowych i konserwacyjnych.
• Awaryjne zatrzymanie linii produkcyjnych, przenośników i agregatów.
• Zabezpieczenie rozdzielnic głównych przed przeciążeniami oraz umożliwienie bezpiecznej pracy przy modernizacji instalacji.
• Sterowanie silnikami średniej mocy w kategorii AC‑3 – np. pompy, wentylatory, sprężarki.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Rozłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest odizolowany. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową 250 A oraz warunkami instalacji. Moment dokręcania zacisków – według dokumentacji technicznej producenta.

FAQ

• Czy rozłącznik może być używany jako wyłącznik awaryjny? Tak, produkt został zaprojektowany z myślą o funkcji głównego wyłącznika awaryjnego. Umożliwia szybkie i bezpieczne odcięcie zasilania we wszystkich biegunach.
• Jaka jest różnica między kategoriami AC‑21A a AC‑23A? AC‑21A dotyczy obciążeń rezystancyjnych i mieszanych (np. grzałki, oświetlenie); AC‑23A przeznaczona jest do obciążeń silnikowych o wysokim prądzie rozruchowym. Rozłącznik posiada obie kategorie, co zapewnia uniwersalność zastosowania.
• Czy do prawidłowej pracy wymaga dodatkowego zabezpieczenia nadprądowego? Rozłącznik nie ma funkcji zabezpieczenia zwarciowego ani przeciążeniowego. W obwodzie należy zastosować odpowiednie wkładki bezpiecznikowe lub wyłącznik nadprądowy dobrane do parametrów instalacji.
