Rozłącznik główny/awaryjny 3LD2 3P 25A 9,5kW montaż tablicowy żółto-czerwone pokrętło | 3LD2154-0TK53 Siemens

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Siemens z serii SENTRON 3LD o numerze katalogowym 3LD2154-0TK53 to wysokiej klasy aparat elektryczny zaprojektowany do pełnienia funkcji wyłącznika głównego oraz awaryjnego. Urządzenie charakteryzuje się prądem znamionowym ciągłym Iu wynoszącym 25 A, co pozwala na bezpieczną pracę w obwodach o mocy roboczej do 9,5 kW przy napięciu 400V w kategorii użytkowania AC-23 A. Trójbiegunowa konstrukcja zapewnia pełne odcięcie zasilania w układach trójfazowych, co jest kluczowe dla bezpieczeństwa personelu technicznego.

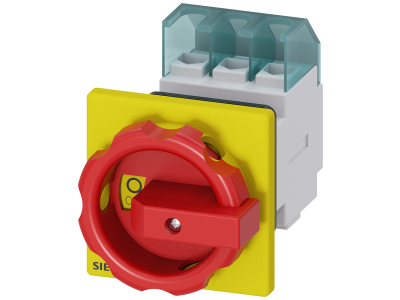

• Napęd obrotowy: Wyraziste czerwono-żółte pokrętło umożliwia szybką identyfikację funkcji awaryjnej (Emergency Stop).
• Stopień ochrony: Wysoka szczelność do poziomu IP 65 pozwala na montaż w trudnych warunkach środowiskowych, w tym na otwartej przestrzeni.
• Modułowość: Konstrukcja umożliwia łatwą rozbudowę o styki pomocnicze, zaciski N-PE lub dodatkowe bieguny.
• Wszechstronność: Aparat jest przystosowany do pracy w instalacjach prądu stałego (DC) oraz zmiennego (AC).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi, co gwarantuje jego niezawodność w globalnych projektach inżynieryjnych. Rozłącznik posiada aprobaty IEC oraz UL, co umożliwia jego stosowanie zarówno na rynku europejskim, jak i amerykańskim. Dodatkowo, urządzenie spełnia rygorystyczne wymagania dla budownictwa okrętowego, co potwierdza jego odporność na wibracje i trudne warunki korozyjne. Pełna izolacja bezpieczna zgodna z normami dla rozłączników izolacyjnych zapewnia, że po wyłączeniu urządzenia następuje fizyczna i gwarantowana przerwa w obwodzie.

Zastosowanie

Rozłączniki 3LD znajdują szerokie zastosowanie w wielu gałęziach przemysłu jako wyłączniki remontowe i serwisowe. Są idealnym rozwiązaniem dla:

• Przemysłu maszynowego: Zabezpieczanie obrabiarek, maszyn przetwórczych oraz systemów przenośników.
• Systemów HVAC: Bezpieczne odłączanie instalacji klimatyzacyjnych i wentylacyjnych podczas prac konserwacyjnych.
• Przemysłu spożywczego i chemicznego: Dzięki wysokiej odporności obudowy na czynniki zewnętrzne.
• Napędów elektrycznych: Skuteczne wyłączanie silników prądu trójfazowego pod obciążeniem.

Wskazówki Montażowe

Model 3LD2154-0TK53 jest przeznaczony do montażu czołowego (tablicowego). Kluczowym elementem jest centralne mocowanie uchwytu o standardowej średnicy otworu 22,5 mm, co znacząco przyspiesza proces instalacji w pulpitach sterowniczych i drzwiach szaf rozdzielczych. Podczas montażu należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Możliwość zablokowania napędu obrotowego w pozycji wyłączonej (OFF) za pomocą kłódki zwiększa bezpieczeństwo podczas prac serwisowych (procedury LOTO).

FAQ

• Czy rozłącznik można stosować jako wyłącznik bezpieczeństwa? Tak, dzięki czerwono-żółtej kolorystyce pokrętła spełnia on wymagania dla urządzeń zatrzymania awaryjnego.
• Jaki jest stopień ochrony urządzenia? Urządzenie oferuje stopień ochrony do IP 65, co oznacza pełną pyłoszczelność i ochronę przed strugami wody.
• Czy do rozłącznika można dołożyć styk pomocniczy? Tak, budowa modułowa serii 3LD pozwala na szybki montaż dodatkowych styków pomocniczych oraz zacisków N lub PE.
• Czy urządzenie nadaje się do montażu na szynie DIN? Ten konkretny model (3LD2154-0TK53) dedykowany jest do montażu czołowego, jednak seria 3LD oferuje również warianty na szynę montażową.
