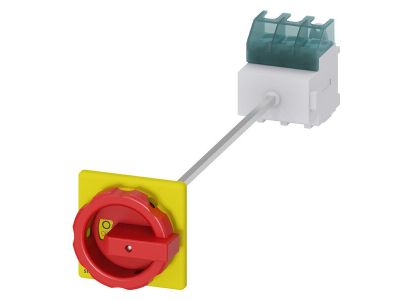

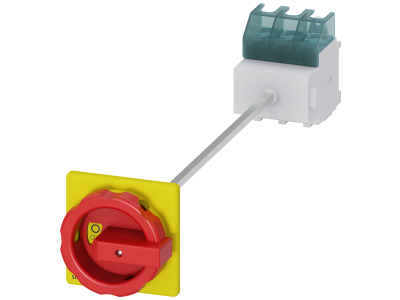

Rozłącznik izolacyjny SENTRON wyłącznik awaryjny, 3-bieg., Iu: 63 A | 3LD2514-0TK53 Siemens

Alternatywny kod produktu: 3LD25140TK53

Opis i Kluczowe Cechy

Rozłącznik izolacyjny SENTRON 3LD2514-0TK53 to 3-biegunowe (3-bieg.) urządzenie przeznaczone do odłączania obwodów głównych i pomocniczych oraz jako wyłącznik awaryjny. Oferuje prąd znamionowy Iu 63 A, co pozwala na bezpieczne rozłączanie obciążeń o znacznym poborze prądu, np. silników indukcyjnych. Wyposażony w żółto-czerwony napęd obrotowy oraz możliwość montażu na szynie TH35 lub płycie, zapewnia wygodną i bezpieczną eksploatację.

• Prąd znamionowy Iu 63 A: Umożliwia bezpieczne odłączanie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania styków podczas prac serwisowych.
• Konstrukcja 3-biegunowa (3-bieg.): Przeznaczona do trójfazowych instalacji prądu przemiennego, idealna do przemysłowych układów zasilania.
• Żółto-czerwony napęd obrotowy: Wyraźna wizualna sygnalizacja pozycji włączony/wyłączony – ułatwia szybką identyfikację stanu rozłącznika.
• Blokada w pozycji 0 na 3 kłódki: Zapobiega przypadkowemu załączeniu podczas konserwacji, zwiększając bezpieczeństwo personelu.
• Montaż na szynie TH35 lub płycie: Uniwersalność instalacji – możliwość zabudowy w rozdzielnicach modułowych lub bezpośrednio na płycie montażowej.

Zgodność z Normami

Rozłącznik izolacyjny SENTRON jest zgodny z wymaganiami norm europejskich oraz posiada certyfikat CE. Spełnia standard DIN dla łączeniowej aparatury modułowej, co gwarantuje niezawodność i bezpieczeństwo w instalacjach elektrycznych.

Zastosowanie

Rozłącznik 3LD2514-0TK53 znajduje zastosowanie w obwodach głównych i pomocniczych, do załączania silników indukcyjnych oraz innych odbiorników podczas prac konserwacyjnych i naprawczych. Sprawdza się również jako wyłącznik awaryjny w instalacjach przemysłowych.

• Odłączanie obwodów głównych w rozdzielnicach przemysłowych i szafach sterowniczych.
• Wyłączanie awaryjne maszyn i urządzeń w przypadku zagrożenia.
• Załączanie i odłączanie silników indukcyjnych o mocy dostosowanej do prądu 63 A.
• Stosowanie jako główny wyłącznik w instalacjach wymagających widocznej przerwy izolacyjnej.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Rozłącznik przeznaczony jest do montażu na szynie TH35 (DIN) lub płycie montażowej. Urządzenie mocuje się za pomocą napędu drzwiowego na 4 otwory. Przekrój przewodów należy dobrać do prądu znamionowego 63 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność działania i blokady.

FAQ

• Czy rozłącznik ma podświetlenie LED? Nie, urządzenie nie posiada podświetlenia. Pozycję włączony/wyłączony sygnalizuje żółto-czerwony napęd obrotowy.
• Jaki jest stopień ochrony rozłącznika? W dostarczonych danych nie podano stopnia IP. W standardowej aparaturze modułowej spotykany jest IP20 – zalecamy zapoznanie się z dokumentacją techniczną producenta.
• Jaki jest tryb pracy styków? Rozłącznik izolacyjny zapewnia w pozycji wyłączonej widoczną przerwę izolacyjną między stykami, co jest wymagane dla bezpiecznego odłączania obwodów (zgodnie z przeznaczeniem wyłącznika izolacyjnego).
