Rozłącznik główny, awaryjny 3-biegunowy zacisk PE i N, 9,5kW/AC23A, 7,5kW/AC-3, 25A/AC-21A | 3LD2164-0TB53 Siemens

Alternatywny kod produktu: 3LD21640TB53

Opis i Kluczowe Cechy

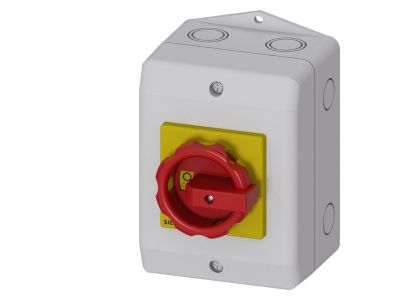

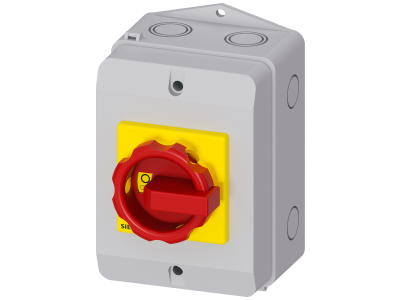

Rozłącznik główny/awaryjny Siemens 3LD2164-0TB53 to 3-biegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów głównych i pomocniczych, w tym silników indukcyjnych. Wyposażony w zaciski PE i N oraz żółto-czerwony napęd obrotowy z możliwością blokady w pozycji 0 na maksymalnie 3 kłódki. Parametry: 9,5 kW w kategorii AC-23A, 7,5 kW w AC-3, 25 A w AC-21A – zapewniają niezawodne wyłączanie przy dużych obciążeniach oraz ochronę przed przypadkowym załączeniem podczas prac serwisowych.

• 3 bieguny + zaciski PE i N: Umożliwia jednoczesne odłączenie wszystkich przewodów fazowych oraz podłączenie przewodu ochronnego i neutralnego – zwiększa bezpieczeństwo instalacji.
• 9,5 kW / AC-23A: Przeznaczony do wyłączania silników indukcyjnych przy dużych prądach rozruchowych – gwarantuje trwałość styków i pewność zadziałania.
• 7,5 kW / AC-3: Sprawdza się przy normalnym załączaniu i wyłączaniu silników w trybie pracy – optymalny do typowych zastosowań przemysłowych.
• 25 A / AC-21A: Obsługuje odbiorniki rezystancyjne i małoindukcyjne o prądzie do 25 A, np. piece, grzejniki – szerokie spektrum obciążeń.
• Żółto-czerwony napęd obrotowy z blokadą na 3 kłódki: Wyraźna wizualna informacja o stanie wyłączenia (pozycja 0) oraz możliwość fizycznego zabezpieczenia przed nieuprawnionym lub przypadkowym załączeniem – kluczowe dla bezpieczeństwa personelu.

Zgodność z Normami

Rozłącznik Siemens 3LD2164-0TB53 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia, spełnia wymagania dyrektyw dotyczących bezpieczeństwa maszyn i urządzeń elektrycznych.

Zastosowanie

Dzięki parametrom i konstrukcji rozłącznik nadaje się do pracy w różnorodnych obwodach sterowania i zasilania, szczególnie tam gdzie wymagane jest bezpieczne odłączanie pod obciążeniem.

• Odłączanie główne i awaryjne w maszynach przemysłowych, urządzeniach produkcyjnych i liniach technologicznych.
• Sterowanie silnikami indukcyjnymi – załączanie/wyłączanie w kategoriach AC-3 i AC-23A (np. pompy, wentylatory, sprężarki).
• Bezpieczne odłączanie obwodów rezystancyjnych i małoindukcyjnych (piece oporowe, grzałki, nagrzewnice) z prądem do 25 A.
• Stosowany jako wyłącznik główny w tablicach rozdzielczych i szafach sterowniczych, gdzie wymagana jest blokada w pozycji OFF.

Wskazówki Montażowe

Montaż rozłącznika może być wykonany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie mocować w pozycji pionowej na panelu lub szynie (w zależności od wersji obudowy). Momenty dokręcania śrub zacisków oraz przekroje przewodów dobierać zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdzić poprawność działania napędu i blokady.

FAQ

• Czy rozłącznik nadaje się do wyłączania awaryjnego? Tak – żółto-czerwony napęd obrotowy i możliwość blokady w pozycji 0 na 3 kłódki spełniają wymogi wyłącznika bezpieczeństwa (stop awaryjny) w typowych zastosowaniach.
• Jakie kategorie użytkowania są obsługiwane? Podane w danych katalogowych: AC-23A (9,5 kW), AC-3 (7,5 kW) oraz AC-21A (25 A). Urządzenie przystosowane do wyłączania silników indukcyjnych i obciążeń rezystancyjnych.
• Czy rozłącznik posiada zabezpieczenie przed przypadkowym załączeniem? Tak – dzięki blokadzie mechanicznej w pozycji 0 można założyć do 3 kłódek, co uniemożliwia powrót napędu do pozycji załączonej bez ich zdjęcia.
