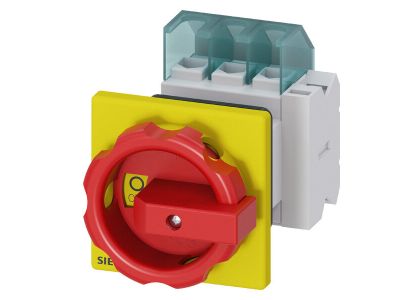

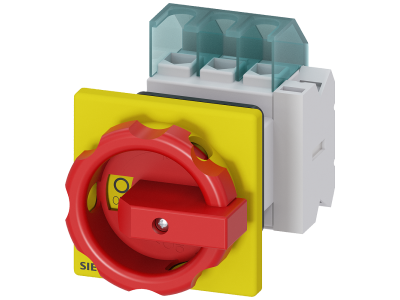

Rozłącznik główny, awaryjny 3-biegunowy styki 1NO+1NC, 9,5kW/AC23A, 7,5kW/AC-3, 25A/AC-21A | 3LD2154-1TP53 Siemens

Alternatywny kod produktu: 3LD21541TP53

Opis i Kluczowe Cechy

Rozłącznik główny i awaryjny Siemens 3LD2154-1TP53 to 3-biegunowy aparat łączeniowy wyposażony w styki pomocnicze 1NO+1NC. Przeznaczony do bezpiecznego odłączania obwodów głównych i pomocniczych, w tym silników indukcyjnych. Dzięki kategoriom pracy AC-23A (9,5 kW), AC-3 (7,5 kW) oraz AC-21A (25 A) zapewnia wszechstronność zastosowań. Montaż tablicowy na otwór centralny 22,5 mm z żółto-czerwonym napędem obrotowym umożliwia łatwą integrację w panelach sterowniczych.

• 3-biegunowy + styki pomocnicze 1NO+1NC: Umożliwia jednoczesne odłączenie trzech faz oraz sygnalizację stanu (NC) i załączanie obwodów sterowniczych (NO), co zwiększa funkcjonalność i bezpieczeństwo.
• Kategorie pracy AC-23A (9,5 kW), AC-3 (7,5 kW), AC-21A (25 A): Gwarantuje zdolność łączeniową dla silników indukcyjnych o dużym prądzie rozruchowym (AC-23A), standardowych silników klatkowych (AC-3) oraz obciążeń rezystancyjnych (AC-21A) – jeden aparat do różnych zastosowań.
• Blokada w pozycji 0 na 3 kłódki: Zabezpiecza przed przypadkowym załączeniem podczas prac konserwacyjnych, spełniając wymogi bezpieczeństwa przy odłączaniu źródła zasilania.
• Montaż tablicowy na otwór 22,5 mm: Łatwy i szybki montaż w panelach sterowniczych, puszkach i rozdzielnicach bez konieczności stosowania szyny DIN.
• Żółto-czerwony napęd obrotowy: Wyraźne oznaczenie pozycji załączony/wyłączony (czerwony – wyłączony, żółty – załączony) zgodne z konwencją dla łączników awaryjnych, ułatwiające identyfikację stanu.

Zgodność z Normami

Rozłącznik Siemens 3LD2154-1TP53 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami międzynarodowymi oraz posiada certyfikat CE. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Rozłącznik główny awaryjny znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia oraz wyraźna wizualna informacja o stanie łączenia. Idealnie sprawdza się w:

• Odłączanie głównego zasilania w rozdzielnicach i szafach sterowniczych.
• Funkcja wyłącznika awaryjnego (stop awaryjny) w maszynach i urządzeniach – czerwono-żółty napęd i blokada w pozycji 0.
• Sterowanie i odłączanie silników indukcyjnych w aplikacjach przemysłowych (np. pompy, wentylatory, przenośniki).
• Odłączanie obwodów pomocniczych i oświetlenia podczas konserwacji i napraw.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Aparat montuje się w otworze panelu o średnicy 22,5 mm. Momenty dokręcania śrub zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz działanie blokady w pozycji 0.

FAQ

• Czy rozłącznik posiada blokadę uniemożliwiającą przypadkowe załączenie? Tak, w pozycji 0 (wyłączony) istnieje możliwość założenia do 3 kłódek, co zabezpiecza przed nieautoryzowanym lub przypadkowym załączeniem podczas prac serwisowych.
• Jaki jest stopień ochrony rozłącznika? Producent nie podaje w danych katalogowych konkretnej wartości IP. W typowych warunkach montażu tablicowego w rozdzielnicy aparatura posiada stopień ochrony IP20 (ochrona przed dotykiem). Szczegółowe informacje należy sprawdzić w indywidualnej karcie katalogowej produktu.
• Jakie obciążenia można łączyć za pomocą tego rozłącznika? Dzięki trzem kategoriom pracy (AC-23A, AC-3, AC-21A) rozłącznik nadaje się do łączenia silników indukcyjnych o mocy do 9,5 kW (AC-23A), standardowych silników klatkowych do 7,5 kW (AC-3) oraz obciążeń rezystancyjnych do 25 A (AC-21A). Wybór kategorii zależy od rodzaju obciążenia i charakterystyki pracy.
