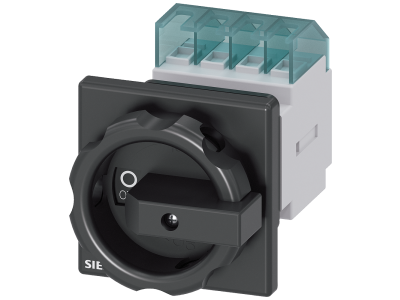

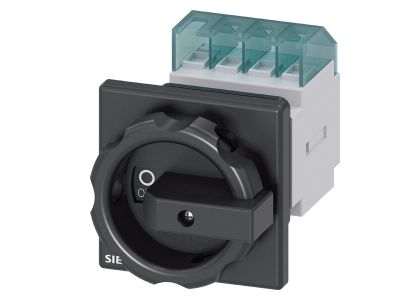

Rozłącznik główny, awaryjny 3-biegunowy 7,5kW/AC23A, 5,5kW/AC-3, 16A/AC-21A | 3LD2054-0TK51 Siemens

Alternatywny kod produktu: 3LD20540TK51

Opis i Kluczowe Cechy

Rozłącznik główny i awaryjny 3-biegunowy o symbolu 3LD2054-0TK51 został zaprojektowany do bezpiecznego odłączania obciążeń w instalacach przemysłowych i komercyjnych. Dzięki kategorii użytkowania AC-23A pozwala na łączenie i wyłączanie silników oraz innych obciążeń indukcyjnych o mocy do 7,5 kW, a w kategorii AC-3 umożliwia sterowanie silnikami klatkowymi do 5,5 kW. Prąd znamionowy 16 A w kategorii AC-21A gwarantuje pewną pracę przy sterowaniu obciążeniami rezystancyjnymi i małoindukcyjnymi. Urządzenie łączy funkcję rozłącznika głównego i wyłącznika awaryjnego, co upraszcza konfigurację rozdzielnic.

• Kategoria użytkowania AC-23A (7,5 kW): Umożliwia bezpieczne załączanie i wyłączanie silników oraz obciążeń indukcyjnych o podwyższonej mocy, co jest kluczowe w aplikacjach z silnikami i transformatorami.
• Kategoria użytkowania AC-3 (5,5 kW): Przystosowany do bezpośredniego sterowania silnikami klatkowymi – rozruch, wybieg, zatrzymanie podczas pracy – bez ryzyka uszkodzenia styków.
• Prąd znamionowy 16 A (AC-21A): Zapewnia stabilną pracę przy obciążeniach rezystancyjnych i małoindukcyjnych, np. w obwodach grzejnych lub oświetleniowych, z zachowaniem długiej żywotności łączeniowej.
• Trzy bieguny: Pozwala na równoczesne odłączanie wszystkich faz w trójfazowych obwodach zasilania, zwiększając bezpieczeństwo konserwacji i przeglądów.
• Funkcja rozłącznika głównego i awaryjnego: Łączy dwie role w jednym urządzeniu, co oszczędza miejsce w szafie sterowniczej i spełnia wymogi norm dotyczących odłączania zasilania oraz wyłącznika bezpieczeństwa.

Zgodność z Normami

Rozłącznik 3LD2054-0TK51 został zaprojektowany zgodnie z obowiązującymi europejskimi wymaganiami dla aparatury łączeniowej i jest oznaczony certyfikatem CE. Produkt spełnia standardy DIN w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej. Ze względu na konstrukcję przeznaczoną do zastosowań przemysłowych, urządzenie podlega specyfikacjom norm IEC/EN 60947 serii (dokładne numery norm nie są podane w karcie katalogowej).

Zastosowanie

Rozłącznik główny/awaryjny 3-biegunowy 3LD2054-0TK51 sprawdza się tam, gdzie wymagane jest bezpieczne odłączenie zasilania w celach serwisowych lub awaryjnych. Dzięki trzem kategoriom użytkowania może pracować w różnych obwodach odbiorczych.

• Jako rozłącznik główny w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, handlowych i użyteczności publicznej.
• Jako wyłącznik awaryjny (emergency stop) przy maszynach i urządzeniach mechanicznych – umożliwia szybkie odcięcie energii elektrycznej w sytuacji zagrożenia.
• Do sterowania silnikami klatkowymi (kategoria AC-3) w napędach wentylatorów, pomp, przenośników – bezpośrednie łączenie i wyłączanie pod obciążeniem.
• Do odłączania obciążenia bezindukcyjnego lub małoindukcyjnego (kategoria AC-21A), np. w obwodach grzejnych, oświetleniowych, zasilaczy.

Wskazówki Montażowe

Montaż rozłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przystosowane jest do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przed rozpoczęciem prac należy zapoznać się z dokumentacją techniczną producenta. Przekroje przewodów muszą być dobrane do prądu znamionowego i kategorii użytkowania. Momenty dokręcania śrub zaciskowych należy stosować zgodnie z zaleceniami – zbyt niski może spowodować przegrzewanie, zbyt wysoki uszkodzenie zacisków.

FAQ

• Czy rozłącznik ma podświetlenie sygnalizujące załączenie? W karcie katalogowej nie podano informacji o podświetleniu. Rozłącznik pełni przede wszystkim funkcję odłączania napięcia – standardowo nie wyposaża się go w lampki sygnalizacyjne. W razie potrzeby można zastosować oddzielny moduł sygnalizacji.
• Jaki jest stopień ochrony obudowy rozłącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Typowo aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnic ma stopień ochrony IP20, co zapewnia podstawową ochronę przed dotknięciem części pod napięciem.
• Co oznaczają kategorie AC-23A, AC-3 i AC-21A w tym rozłączniku? Kategorie użytkowania określają rodzaj obciążenia, jakie urządzenie może bezpiecznie łączyć i wyłączać. AC-23A dotyczy obciążeń silnikowych o podwyższonej mocy (np. silniki pierścieniowe), AC-3 – standardowe silniki klatkowe, AC-21A – obciążenia rezystancyjne i małoindukcyjne. Rozłącznik 3LD2054-0TK51 jest przystosowany do pracy we wszystkich trzech kategoriach, co daje szeroki zakres zastosowań.
