Rozłącznik izolacyjny SENTRON wyłącznik awaryjny, 3-bieg., Iu: 16 A | 3LD2064-1GP53 Siemens

Alternatywny kod produktu: 3LD20641GP53

Opis i Kluczowe Cechy

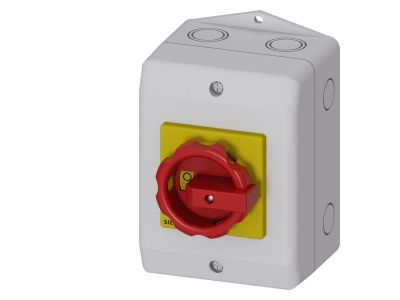

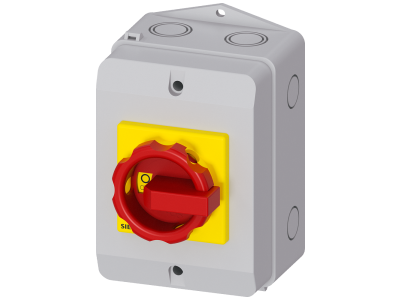

Rozłącznik izolacyjny SENTRON 3LD2064-1GP53 to 3-biegunowy wyłącznik awaryjny o prądzie znamionowym Iu = 16 A, przeznaczony do bezpiecznego odłączania obwodów głównych i pomocniczych. Wyposażony w żółto-czerwony napęd obrotowy, umożliwia szybkie wyłączenie w sytuacji zagrożenia. Montowany jest tablicowo przez otwór centralny 22,5 mm, a pozycja 0 może być zablokowana nawet trzema kłódkami, co zapewnia ochronę przed przypadkowym załączeniem podczas prac serwisowych.

• Prąd znamionowy Iu = 16 A: Umożliwia bezpieczne łączenie obwodów o znacznym obciążeniu, w tym silników indukcyjnych, bez ryzyka przegrzania styków.
• 3-biegunowa konstrukcja: Odpowiednia do trójfazowych instalacji przemysłowych i budynkowych – jeden rozłącznik obsługuje wszystkie fazy.
• Żółto-czerwony napęd obrotowy: Wyraźne oznaczenie funkcji wyłącznika awaryjnego – łatwe do zlokalizowania i intuicyjne w obsłudze nawet w stresowych sytuacjach.
• Blokada pozycji 0 na 3 kłódki (średnica do 8 mm): Uniemożliwia ponowne załączenie przez nieupoważnione osoby, zapewniając bezpieczeństwo podczas konserwacji i napraw.
• Montaż tablicowy na otwór centralny 22,5 mm: Kompaktowa instalacja w płycie czołowej szaf sterowniczych lub rozdzielnic – oszczędność miejsca i łatwy dostęp.

Zgodność z Normami

Rozłącznik izolacyjny SENTRON 3LD2064-1GP53 spełnia wymagania europejskich dyrektyw dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Zastosowano w nim rozwiązania zgodne z ogólnymi standardami DIN dla aparatury łączeniowej. Ze względu na funkcję rozłącznika izolacyjnego produkt przewidziany jest do pracy w obwodach, gdzie wymagana jest widoczna przerwa izolacyjna.

Zastosowanie

Rozłącznik 3LD2064-1GP53 znajduje zastosowanie tam, gdzie potrzebne jest bezpieczne odłączanie napięcia – zarówno w normalnej eksploatacji, jak i w trybie awaryjnym. Sprawdza się w instalacjach przemysłowych, maszynowych oraz w budynkach użyteczności publicznej.

• Jako wyłącznik główny i awaryjny (stop) w obwodach silników indukcyjnych i innych odbiorników trójfazowych.
• Do bezpiecznego odłączania obwodów głównych i pomocniczych podczas prac konserwacyjnych i naprawczych.
• W szafach sterowniczych i rozdzielnicach, gdzie wymagana jest widoczna przerwa izolacyjna oraz możliwość blokady na kłódki.
• W automatyce budynkowej jako centralny wyłącznik dla maszyn lub linii produkcyjnych.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Aparat mocuje się tablicowo przez otwór centralny o średnicy 22,5 mm w płycie czołowej. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 16 A oraz spodziewanego obciążenia. Momenty dokręcania zacisków muszą być zgodne z dokumentacją techniczną producenta. Po zamontowaniu zaleca się sprawdzenie działania mechanizmu blokady w pozycji 0.

FAQ

• Czy rozłącznik nadaje się do stosowania jako wyłącznik awaryjny? Tak, żółto-czerwony napęd obrotowy oraz funkcja szybkiego wyłączenia czynią go odpowiednim do zastosowań awaryjnych (emergency stop). Wymagane jest jednak spełnienie dodatkowych wymogów instalacyjnych zgodnie z normą EN 60204-1.
• Jaki jest stopień ochrony tego rozłącznika? W dostępnych danych producent nie podaje konkretnego stopnia IP. Standardowo dla aparatury montowanej tablicowo wewnątrz szaf sterowniczych przyjmuje się ochronę IP20 – szczegółowe informacje należy sprawdzić w karcie katalogowej produktu.
• Czy blokada na kłódki działa tylko w pozycji 0? Tak, konstrukcja umożliwia założenie do trzech kłódek wyłącznie po ustawieniu napędu w pozycji 0 (wyłączony). Zapobiega to przypadkowemu załączeniu rozłącznika podczas prac serwisowych.
