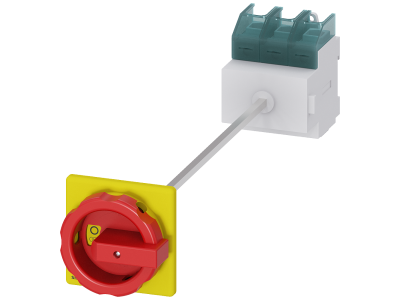

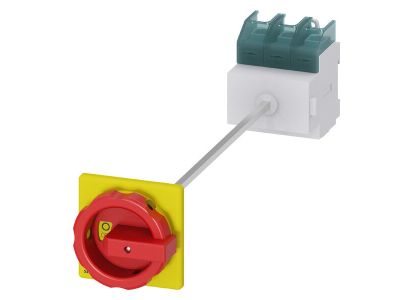

Rozłącznik główny, awaryjny 3-biegunowy 37KW/AC23A, 30kW/AC-3, 100A/AC-21A | 3LD2714-0TK53 Siemens

Alternatywny kod produktu: 3LD27140TK53

Opis i Kluczowe Cechy

Rozłącznik główny i awaryjny 3-biegunowy o symbolu 3LD2714-0TK53 to solidne rozwiązanie do bezpiecznego odłączania obwodów głównych oraz pomocniczych. Zaprojektowany do pracy z silnikami indukcyjnymi i obciążeniami ogólnymi, oferuje moce 37 kW w kategorii AC-23A, 30 kW w AC-3 oraz prąd 100 A w AC-21A. Wyposażony w żółto-czerwony napęd obrotowy drzwiowy, montowany na płycie lub szynie 35 mm, z możliwością blokowania w pozycji 0 na trzy kłódki.

• Prąd znamionowy 100 A (AC-21A): Gwarantuje pewne łączenie obwodów ogólnych bez ryzyka przegrzania styków, idealne do zastosowań rozdzielnic głównych.
• Moc 37 kW (AC-23A) i 30 kW (AC-3): Zapewnia bezpieczne załączanie i wyłączanie silników indukcyjnych nawet przy dużych przeciążeniach, spełniając wymagania kategorii użytkowania dla silników.
• Żółto-czerwony napęd obrotowy z blokadą na 3 kłódki: Umożliwia wyraźną sygnalizację stanu (czerwony – wyłączone, żółty – załączone) oraz fizyczne zabezpieczenie przed przypadkowym załączeniem podczas konserwacji.
• Montaż na szynie 35 mm (TH35) lub płycie: Elastyczność instalacji w standardowych rozdzielnicach oraz na płytach montażowych, ułatwia dostosowanie do istniejącej infrastruktury.
• Mocowanie drzwiowe na 4 otwory: Umożliwia pewne osadzenie napędu w drzwiach rozdzielnicy, zapewniając ergonomię obsługi i estetykę zabudowy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik główny i awaryjny 3LD2714-0TK53 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie zasilania oraz sterowanie silnikami. Idealny do szaf sterowniczych, rozdzielnic głównych i stanowisk produkcyjnych.

• Jako główny wyłącznik odłączający zasilanie całej instalacji lub jej sekcji, umożliwiający bezpieczną konserwację i prace serwisowe.
• Do awaryjnego wyłączania maszyn i urządzeń (funkcja STOP awaryjny) – czerwony uchwyt jednoznacznie wskazuje stan wyłączenia.
• Do załączania i wyłączania silników indukcyjnych w aplikacjach o kategorii AC-23A / AC-3, np. wentylatory, pompy, sprężarki.
• W obwodach pomocniczych i sterowniczych wymagających bezpiecznej blokady w położeniu 0 (np. przy pracach konserwacyjnych).

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (35 mm) lub bezpośrednio na płycie. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia (zalecany max. przekrój wg dokumentacji). Po montażu sprawdź poprawność działania mechanizmu blokady oraz połączeń.

FAQ

• Czy rozłącznik posiada podświetlenie? Nie – produkt nie jest wyposażony w podświetlenie. Do sygnalizacji stanu załączenia można zastosować zewnętrzne lampki kontrolne podłączone do styków pomocniczych (jeśli są dostępne).
• Jaki stopień ochrony ma rozłącznik? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy (typowy stopień ochrony dla aparatury modułowej to IP20). Dokładny stopień ochrony dla konkretnej konfiguracji zabudowy należy sprawdzić w dokumentacji producenta.
• Czy można zablokować rozłącznik w pozycji wyłączonej? Tak – napęd obrotowy umożliwia blokadę w pozycji 0 (OFF) za pomocą trzech kłódek (średnica kłódki – patrz dokumentacja). To zabezpieczenie zapobiega przypadkowemu załączeniu podczas prac konserwacyjnych.
