Rozłącznik izolacyjny SENTRON wyłącznik awaryjny, 3-bieg., Iu: 32 A | 3LD2213-0TK53 Siemens

Alternatywny kod produktu: 3LD22130TK53

Opis i Kluczowe Cechy

Rozłącznik izolacyjny SENTRON 3LD2213-0TK53 to wyłącznik awaryjny w wersji 3-biegunowej, zaprojektowany do pracy przy prądzie znamionowym Iu = 32 A. Dzięki solidnej konstrukcji i żółto-czerwonemu napędowi obrotowemu zapewnia bezpieczne i wyraźne odłączanie napięcia w obwodach głównych i pomocniczych. Szerokość modułu umożliwia montaż na standardowej szynie TH35 lub płycie montażowej.

• Prąd znamionowy Iu = 32 A: Gwarantuje pewne odłączanie obciążeń o znacznym poborze prądu bez ryzyka przegrzania styków – idealny do obwodów silnikowych i rozdzielnic przemysłowych.

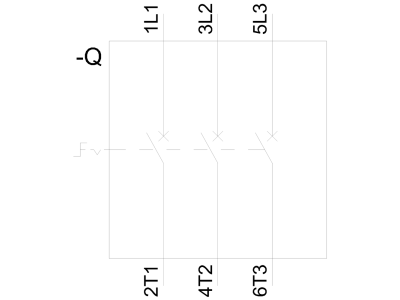

• 3-biegunowa konstrukcja: Umożliwia jednoczesne odłączenie wszystkich trzech faz, co zapewnia pełną izolację obwodu.

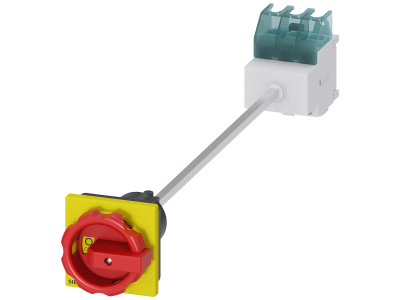

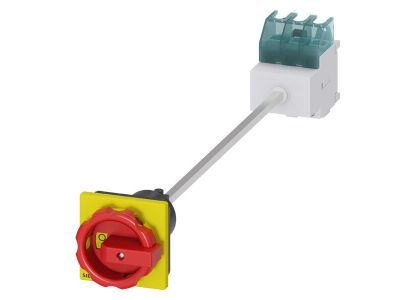

• Żółto-czerwony napęd obrotowy drzwiowy: Zapewnia szybką identyfikację pozycji wyłącznika i ergonomiczną obsługę, montowany na drzwiach rozdzielnicy za pomocą 4 otworów.
• Blokada w pozycji 0 (OFF): Umożliwia zablokowanie wyłącznika za pomocą do 3 kłódek, zapobiegając przypadkowemu załączeniu podczas prac serwisowych.
• Montaż na szynie TH35 lub płycie: Elastyczność instalacji w rozdzielnicach modułowych lub bezpośrednio na płycie montażowej.

Zgodność z Normami

Rozłącznik izolacyjny SENTRON 3LD2213-0TK53 spełnia wymogi norm europejskich i standardu DIN, co potwierdza certyfikacja CE. Produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi przepisami.

Zastosowanie

Rozłącznik izolacyjny 3LD2213-0TK53 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia w obwodach głównych i pomocniczych:

• Jako główny wyłącznik awaryjny w maszynach i urządzeniach przemysłowych.
• Do łączenia i odłączania silników indukcyjnych oraz innych odbiorników podczas prac konserwacyjnych i naprawczych.
• W rozdzielnicach budynkowych i przemysłowych do odłączania obwodów pomocniczych.
• Jako element bezpieczeństwa w systemach automatyki – umożliwia szybkie odcięcie zasilania przed ingerencją personelu.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozłączniku może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całej instalacji. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta. Przekrój przyłączanych przewodów powinien być dobrany do prądu znamionowego 32 A oraz warunków obciążenia.

FAQ

• Czy rozłącznik można blokować w pozycji wyłączonej? Tak, urządzenie posiada możliwość blokady w pozycji 0 (OFF) za pomocą do 3 kłódek – zapobiega przypadkowemu załączeniu podczas prac serwisowych.
• Jaki tryb pracy ma styk rozłącznika? Rozłącznik izolacyjny działa w trybie zwiernym – w pozycji załączonej przewodzi prąd, w pozycji wyłączonej zapewnia widoczną przerwę izolacyjną.
• Czy rozłącznik nadaje się do sterowania silnikiem? Tak, według opisu producenta może być używany do załączania i odłączania silników indukcyjnych oraz innych obciążeń podczas prac konserwacyjnych i naprawczych.
