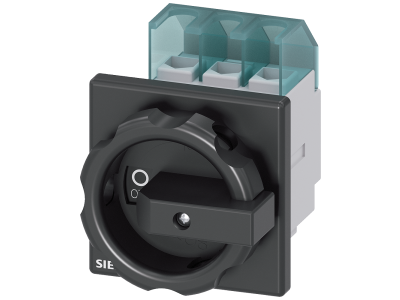

Rozłącznik izolacyjny SENTRON wyłącznik główny 3-bieg., Iu: 32 A | 3LD2203-0TK51 Siemens

Alternatywny kod produktu: 3LD22030TK51

Opis i Kluczowe Cechy

Rozłącznik izolacyjny SENTRON 3LD2203-0TK51 firmy Siemens to trójbiegunowy wyłącznik główny z serii 3LD2, przystosowany do prądu znamionowego Iu 32 A. Dzięki modułowej budowie i możliwości rozbudowy o łączniki pomocnicze zapewnia elastyczność w zastosowaniach przemysłowych.

• Prąd znamionowy Iu 32 A: Umożliwia bezpieczne odłączanie obciążeń o średniej mocy bez ryzyka przegrzania styków.
• 3 bieguny: Przeznaczony do odłączania zasilania trójfazowego, idealny do silników, systemów wentylacji i klimatyzacji.
• Modułowa konstrukcja serii 3LD2: Ułatwia szybki montaż łączników pomocniczych, zacisku N/PE lub rozbudowę do 4 biegunów.
• Wszechstronny montaż: Możliwość mocowania przedniego, na płycie montażowej, szynie DIN TH35 lub rozdzielaczu (w zależności od wariantu).
• Opcjonalny napęd obrotowy: Umożliwia wygodne zdalne odłączanie oraz blokowanie w pozycji OFF (zamek dostępny osobno).

Zgodność z Normami

Rozłącznik izolacyjny SENTRON 3LD2 posiada międzynarodowe aprobaty IEC i UL, a także certyfikat dla przemysłu stoczniowego. Spełnia wymagania dyrektyw europejskich, co potwierdza oznaczenie CE.

Zastosowanie

Trójbiegunowy wyłącznik główny 3LD2203-0TK51 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obciążeń w obwodach trójfazowych.

• Sterowanie i odłączanie silników indukcyjnych trójfazowych w maszynach przemysłowych.
• Systemy klimatyzacji i wentylacji – główny wyłącznik zasilania.
• Maszyny obróbcze i przetwórcze w budowie maszyn i systemach przenośnikowych.
• Przemysł chemiczny, spożywczy i napojów – jako rozłącznik izolacyjny w liniach produkcyjnych.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub płycie montażowej – szczegółowe wymiary podano w dokumentacji producenta. Momenty dokręcania oraz przekroje przewodów należy dobrać zgodnie z instrukcją, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy rozłącznik może pełnić funkcję wyłącznika awaryjnego? Tak, seria 3LD2 jest przystosowana do bezpiecznego odłączania obciążeń i może być używana jako wyłącznik główny i awaryjny zgodnie z odpowiednimi normami.
• Jaki jest stopień ochrony tego modelu? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. Seria 3LD2 oferuje również warianty z obudową hermetyczną umożliwiającą osiągnięcie IP65 – w przypadku tego modelu należy sprawdzić konkretną konfigurację.
• Czy rozłącznik posiada podświetlenie statusu? Nie, jest to rozłącznik izolacyjny bez elementów sygnalizacyjnych. Do sygnalizacji stanu zaleca się zastosowanie oddzielnych modułów pomocniczych (np. styków sygnalizacyjnych) dostępnych w ofercie.
