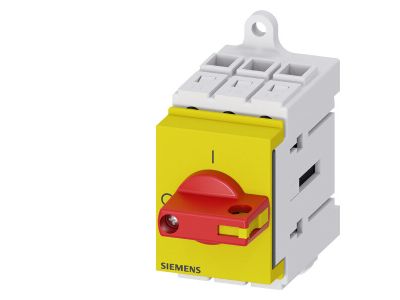

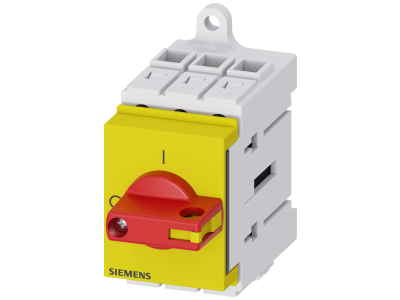

Rozłącznik główny, 3-biegunowy 9,0kW/AC23A, 25A, pokrętło żółto-czerwone | 3LD3130-0TK13 Siemens

Alternatywny kod produktu: 3LD31300TK13

Opis i Kluczowe Cechy

Rozłącznik główny 3-biegunowy o prądzie znamionowym 25 A i mocy 9,0 kW w kategorii AC-23A – symbol 3LD3130-0TK13. Przeznaczony do bezpiecznego odłączania obwodów trójfazowych, w tym obciążeń silnikowych. Wyposażony w wyraźne pokrętło żółto-czerwone ułatwiające identyfikację stanu pracy. Montaż na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej.

• 3-biegunowy (3P): jednoczesne odłączanie wszystkich trzech faz zapewnia kompletną izolację obwodu – kluczowe dla bezpieczeństwa podczas prac serwisowych.
• Prąd znamionowy 25 A: gwarantuje bezpieczną pracę w obwodach o obciążeniu do 25 A bez ryzyka przegrzania styków głównych.
• Moc 9,0 kW w kategorii AC-23A: dedykowany do łączenia i rozłączania obciążeń silnikowych, w tym prądów rozruchowych – idealny do sterowania silnikami indukcyjnymi.
• Pokrętło żółto-czerwone: czerwone oznacza pozycję OFF (wyłączony), żółte pozycję ON (włączony) – zgodne z międzynarodowymi konwencjami ułatwiającymi szybką identyfikację stanu.
• Kompatybilność z szyną TH35: montaż na standardowej szynie DIN 35 mm w rozdzielnicach modułowych bez dodatkowych akcesoriów.

Zgodność z Normami

Rozłącznik spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt jest zgodny ze standardami DIN dla aparatury modułowej montowanej na szynie TH35. Szczegółowe informacje o normach (np. IEC/EN 60947-3) znajdują się w dokumentacji technicznej producenta dołączonej do urządzenia.

Zastosowanie

Rozłącznik główny 3LD3130-0TK13 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia w obwodach trójfazowych. Dzięki kategorii AC-23A doskonale radzi sobie z obciążeniami silnikowymi.

• Główny wyłącznik odcinający zasilanie w szafach sterowniczych i rozdzielnicach przemysłowych.
• Odłączanie silników indukcyjnych (np. pomp, wentylatorów, sprężarek) – możliwość łączenia i rozłączania pod obciążeniem.
• Bezpieczne odcięcie obwodu podczas prac konserwacyjnych i serwisowych maszyn.
• Element wyposażenia rozdzielnic modułowych w budynkach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przepustowość przewodów dobierz do prądu znamionowego 25 A. Momenty dokręcania zacisków – zgodnie z dokumentacją producenta (zwykle 1,2–1,5 Nm). Nie przekraczaj dopuszczalnych parametrów pracy.

FAQ

• Czy rozłącznik nadaje się do odłączania obciążonych silników? Tak, kategoria AC-23A (9 kW) pozwala na łączenie i rozłączanie obciążeń silnikowych, w tym prądów rozruchowych. Może być stosowany jako główny wyłącznik maszyny.
• Jaki jest stopień ochrony tego rozłącznika? Stopień ochrony w dostarczonych danych nie został określony. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem IP20, jednak ostateczną wartość należy potwierdzić w dokumentacji technicznej producenta.
• Czy można zamontować rozłącznik na szynie DIN 35 mm? Tak, konstrukcja 3LD3130-0TK13 jest przystosowana do montażu na szynie TH35 (DIN) bez potrzeby stosowania dodatkowych adapterów.
