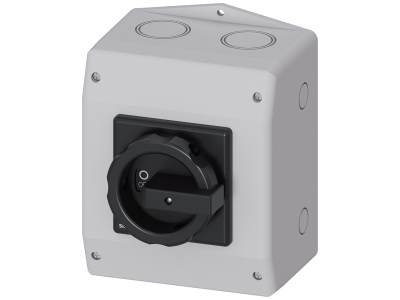

Rozłącznik główny 3-bieg. ze stykami pomocniczymi 1NO+1NC 22kW /AC23 | 3LD2565-1GP51 Siemens

Alternatywny kod produktu: 3LD25651GP51

Opis i Kluczowe Cechy

Rozłącznik główny 3-biegunowy (symbol 3LD2565-1GP51) przeznaczony do bezpiecznego odłączania obciążeń w kategorii użytkowania AC-23. Dzięki mocy 22 kW zapewnia niezawodne wyłączanie obwodów silnikowych i indukcyjnych w warunkach przemysłowych. Wyposażony w zestyk pomocniczy 1NO+1NC umożliwia sygnalizację położenia styków głównych.

• Kategoria użytkowania AC-23: dedykowana do łączenia i rozłączania obwodów z silnikami oraz innymi obciążeniami indukcyjnymi – gwarantuje trwałość łączeniową przy wysokim prądzie rozruchowym.
• Moc 22 kW: umożliwia bezpieczne sterowanie silnikami o mocy do 22 kW bez ryzyka uszkodzenia styków przy częstych operacjach przełączania.
• Zestyki pomocnicze 1NO+1NC: pozwalają na zdalną sygnalizację stanu załączenia (zestyk NO) i odłączenia (zestyk NC) rozłącznika w układach automatyki.
• Konstrukcja 3-biegunowa: zapewnia jednoczesne odłączanie wszystkich faz, co jest wymagane dla bezpieczeństwa obsługi i konserwacji urządzeń.
• Solidna obudowa modułowa: montaż na szynie TH35 (DIN) – łatwa instalacja w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Rozłącznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Produkt posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodne z zaleceniami producenta gwarantują niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Rozłącznik główny przeznaczony jest do bezpiecznego odłączania obciążeń w układach sterowania i zasilania. Sprawdza się szczególnie w aplikacjach wymagających kategorii AC-23.

• Główny wyłącznik odcinający zasilanie maszyn i urządzeń przemysłowych (silniki, wentylatory, pompy).
• Odłączanie obwodów sterowania styczników i przekaźników w szafach sterowniczych.
• Sygnalizacja stanu zasilania w systemach automatyki budynkowej (zestyki pomocnicze 1NO+1NC).
• Bezpieczne odłączenie obciążenia podczas prac konserwacyjnych i serwisowych.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Rozłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – wartości są podane na obudowie lub w karcie katalogowej. Nie przekraczaj dopuszczalnych parametrów prądowych i napięciowych.

FAQ

• Jaką funkcję pełnią zestyki pomocnicze 1NO+1NC? Zestyk NO (normalnie otwarty) zwierany jest po załączeniu rozłącznika – może sygnalizować stan „włączone” do PLC lub lampki. Zestyk NC (normalnie zamknięty) rozwiera się po załączeniu – wykorzystywany np. do blokady pracy innych obwodów w układzie.
• Jaki jest stopień ochrony tego rozłącznika? Producent nie podaje w nazwie stopnia IP. Standardowa aparatura modułowa do rozdzielnic wewnętrznych ma zazwyczaj IP20. W przypadku montażu w obudowie – stopień ochrony całej rozdzielnicy określa jej konstrukcja.
• Czy rozłącznik nadaje się do bezpośredniego załączania silników? Tak, kategoria AC-23 pozwala na łączenie i rozłączanie obwodów silnikowych, w tym z prądami rozruchowymi. Urządzenie przeznaczone jest do głównego odłączania, a nie do częstego łączenia (jak stycznik).
