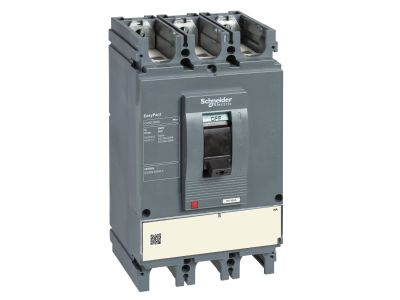

Rozłącznik EasyPact CVS630NA, 630A, 3p, Compact CVS | LV563400 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik EasyPact CVS630NA o numerze katalogowym LV563400 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach dystrybucji energii elektrycznej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 630 A, co pozwala na bezpieczne zarządzanie obciążeniami w rozdzielnicach głównych i obiektowych. Jako aparat 3-biegunowy (3p), idealnie wpisuje się w potrzeby nowoczesnych sieci prądu przemiennego (AC) o częstotliwości 50/60 Hz.

• Wysoka wydajność prądowa: Znamionowy prąd łączeniowy (Ie) wynosi 630 A dla kategorii AC-22A oraz 500 A dla wymagającej kategorii AC-23A przy napięciach do 440 V, co umożliwia łączenie obciążeń o charakterze rezystancyjnym i indukcyjnym.
• Wyjątkowa wytrzymałość zwarciowa: Znamionowy prąd załączalny zwarciowy (Icm) osiąga wartość aż 105 kA przy współpracy z odpowiednim wyłącznikiem zabezpieczającym po stronie zasilania, co gwarantuje integralność instalacji w sytuacjach awaryjnych.
• Funkcja izolacyjna: Aparat zapewnia pełną izolację sekcji obwodu, co jest kluczowe dla bezpieczeństwa personelu podczas prac konserwacyjnych.
• Kompaktowa budowa: Seria Compact CVS została zoptymalizowana pod kątem oszczędności miejsca wewnątrz rozdzielnicy, zachowując przy tym najwyższe parametry techniczne.

Zgodność z Normami

Rozłącznik EasyPact CVS630NA został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Urządzenie spełnia wymagania normy IEC 60947-3 oraz jej europejskiego odpowiednika EN 60947-3, które definiują parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki pełnej zgodności z funkcją izolacyjną, użytkownik ma pewność, że stan styków jest jednoznacznie sygnalizowany, a przerwa izolacyjna jest bezpieczna i trwała.

Zastosowanie

Model CVS630NA znajduje szerokie zastosowanie w sektorze budownictwa komercyjnego oraz przemysłowego. Jest dedykowany do:

• Systemów dystrybucji energii: Jako główny element odcinający w rozdzielnicach niskiego napięcia.
• Przemysłu: Do sterowania i odłączania zasilania maszyn oraz linii produkcyjnych pracujących w kategoriach AC-22A i AC-23A.
• Infrastruktury: W budynkach użyteczności publicznej, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo zasilania.
• Lokalnego odłączania: Jako bezpieczny punkt odcięcia zasilania dla podrozdzielnic i dużych odbiorników energii.

Wskazówki Montażowe

Prawidłowy montaż rozłącznika EasyPact CVS630NA jest kluczowy dla jego długowieczności i bezpieczeństwa pracy. Należy zwrócić uwagę na następujące aspekty:

• Pozycja montażowa: Urządzenie jest przystosowane do montażu w pionie lub poziomie, co ułatwia aranżację wnętrza szafy sterowniczej.
• Moment dokręcania: Należy ściśle przestrzegać zaleceń producenta dotyczących momentu dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków na skutek zbyt małego docisku lub uszkodzenia gwintów przy zbyt dużej sile.
• Przestrzeń chłodząca: Należy zachować odpowiednie odstępy izolacyjne i wentylacyjne wokół aparatu, zgodnie z dokumentacją techniczną serii Compact CVS.
• Podłączenie: Przewody o dużych przekrojach powinny być odpowiednio uformowane i zamocowane, aby nie przenosiły naprężeń mechanicznych na zaciski rozłącznika.

FAQ

• Czy rozłącznik CVS630NA posiada wbudowane zabezpieczenie nadprądowe? Nie, jest to rozłącznik izolacyjny (symbol zdolności wyłączania NA), co oznacza, że służy do manewrowania obwodami i izolowania ich, a nie do samoczynnego przerywania prądów zwarciowych bez zewnętrznego zabezpieczenia.
• Jaka jest różnica między prądem 500 A a 630 A w tym modelu? Wartość 630 A odnosi się do kategorii użytkowania AC-22A (obciążenia mieszane rezystancyjne i indukcyjne o małych przeciążeniach), natomiast 500 A dotyczy kategorii AC-23A (częste łączenie silników lub innych obciążeń o wysokiej indukcyjności).
• Czy urządzenie posiada moduł różnicowoprądowy? Nie, prezentowany model jest dostarczany bez zabezpieczenia różnicowoprądowego.
• Czy można go stosować jako wyłącznik główny? Tak, dzięki funkcji izolacyjnej zgodnej z IEC 60947-3, idealnie nadaje się do roli rozłącznika głównego w rozdzielnicach.
